MRD-NP型變壓器中性點間隙保護裝置

一、產品概述

        110kV、220kV是供電網絡的主要電壓等級，由于電壓很高, 中性點一般采用直接接地方式，由于繼電保護整定配置及防止通訊干擾等方面的要求，為了限制單相短路電流，其中有部分變壓器采用中性點不接地方式。在這種運行方式下，由于雷擊、單相接地短路故障等會造成中性點過電壓，而且變壓器大多是分級絕緣，因此過電壓對中性點的絕緣造成很大威脅，必須對其設置保護裝置防止事故發生。

    我公司生產的MRD－NP型變壓器中性點間隙保護裝置嚴格按照DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、GB311.1-1997《高壓輸變電設備的絕緣配合》、《防止電力生產重大事故的25項重點要求》輔導教材中有關棒間隙的技術要求等國家及行業標準的有關規定進行設計、制造。適用于110kV和220kV有效接地系統中不接地變壓器的中性點過電壓保護。

本產品廣泛應用于電力、冶金、石化、礦山、建筑、環保等領域。

二、產品特點

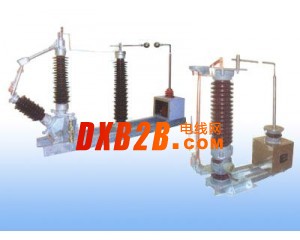

   2.1 MRD－NP型變壓器中性點間隙保護裝置是集隔離開關、氧化鋅避雷器、放電間隙和電流互感器等電氣設備組合為一體的成套設備，具有功能全、體積小、可靠性高、便于安裝調試等特點。

    2.2 MRD－NP型變壓器中性點間隙保護裝置有棒形間隙和球形間隙兩種形式。

    2.3 避雷器與隔離開關可根據工程需要任意組合選配。隔離開關的操作機構可按工程要求選擇使用手動或電動機構。

    2.4 間隙放電電壓穩定，間隙距離易于調整。

    2.5 使用純銅或高強度不銹鋼精加工電極。

    2.6 間隙底座安裝吊環，整件運輸吊裝，現場安裝快捷方便。

2.7 現場安裝時，安裝支架可
