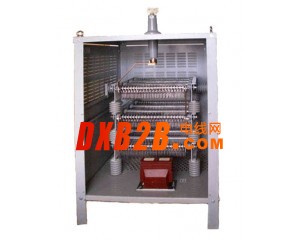

MRD-BJ系列變壓器中性電阻柜

1．產品概述

配電系統中性點接地方式通常有中性點不接地、中性點經電阻接地和中性點經消弧線圈接地。各種接地方式不同，使用方式也不同。隨著國民經濟的發展，許多城市配電網已經改變了過去以架空線路為主的局面，而是以電纜線路為主，與此同時，一些新型設備，如結構緊湊的封閉式SF6開關柜、交聯聚乙烯電纜以及氧化鋅避雷器等得到越來越廣泛的應用，這就使得原來沿用的非有效接地方式有些不適用。因此，如何有效經濟的設置中性點接地成為當前供電工作的重點。

目前，我國已有不少配電網中性點采用了經電阻接地的運行方式。安裝中性點接地電阻柜后，當發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流比金屬性接地時有顯著降低，同時，健全相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的一半。由此可見，采用中性點經電阻接地，可降低單相接地時的暫態過電壓、消除弧光接地過電壓和某些諧振過電壓，并能采用簡單的繼電保護裝置迅速選擇故障線路，切除故障點。

保定明瑞光電科技有限公司擁有技術優秀的研發隊伍和精良的設備,專門從事配電系統中性點接地系列產品的研發、生產、銷售及服務工作。開發和生產的變壓器中性點接地電阻柜適用于6~35kV以電纜線路為主的城市配電網、大型工業企業、工廠、機場、港口、地鐵等重要電力用戶配電網以及發電廠廠用電系統。

2．執行標準

本產品的設計滿足以下標準：

DL/780-2001                                     配電系統中性點接地電阻器

GB6450                                                   干式電力變壓器

DL/T620-1997                          交流電氣裝置的過電壓保護和絕緣配合

GB/T16927-1997                                            高電壓試驗技術

GB1208-1997                                                   電流互感器

GB4208-93                                           外殼防護等級（IP代碼）

IEEE32-1972標準                          中性點接地裝置的技術、術語和試驗

GB311.1-1997
