MRD-XHZ系列

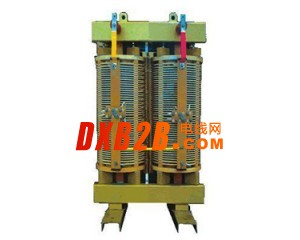

發電機中性點消弧線圈

序言

在電力系統中，發電機的中性點是否接地及如何接地運行，涉及技術、經濟、安全等多個方面，是一個綜合性的問題。根據不同的運行要求采用相應的接地方式，為保證人身和設備的安全，有必要加強對電氣設備中性點接地方式的研究，以便確定一個既安全可靠又有利經濟運行的接地方式。

發電機中性點接地方式直接影響到供電的可靠性、線路和設備的絕緣水平，以及繼電保護裝置的功能等。隨著電網運行指標的要求日益提高，中性點接地方式的正確選擇就更加重要。

發電機中性點采用非直接接地方式。發電機定子繞組發生單相接地故障時，由于不能構成短路回路，接地故障電流往往比負荷電流小得多，所以稱這種系統為小接地電流系統。接地點流過的電流是發電機本身引出回路所連接元件（主母線、廠用分支線、主變壓器低壓繞組等）的對地電容電流。當超過允許值時(允許值參看表一)，將燒傷定子鐵芯，進而損壞定子繞組絕緣，引起匝間或相間短路，故需要在發電機中性點采取經消弧線圈或高電阻接地的措施，以保護發電機免遭損壞。

表1

發電機定子繞組單相接地故障電流允許值
