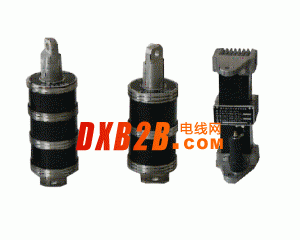

MRD-XR系列消諧電阻器

一、產品用途及特點

    MRD-XR系列消諧電阻器(以下簡稱消諧器)是一種非線性消諧阻尼器件，它安裝在6～35kV電壓互感器(以下簡稱PT)一次繞組Y0中性點與地之間，起限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的。

    在6～35kV發、變電站所在電網中性點不接地情況下，母線上的PT一次繞組會成為中性點不接地電網對地的唯一金屬通道，電網相對地電容的充、放電，必然通過PT一次繞組，使其鐵芯深度飽和。因此在電網接地消失時，會在PT一次繞組中出現數安培的涌流，將PT的0.5A熔絲熔斷，消諧器能有效限制PT一次繞組的涌流。

    在母線空載或出線較少時，可能產生鐵磁諧振過電壓，導致相電壓不穩，出現接地指示誤動作、PT高壓保險絲熔斷等現象。選用MRD-XR系列消諧電阻器，將會大大降低這種情況的發生。

    阻體用SiC為基料經大噸位的壓機壓制成高密度的、圓餅狀的坯體，在還原氣體中，經上千度的高溫燒結而成，裸露的消諧器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。

     消諧器體積小、重量輕、散熱快、強度高，便于安裝。

     用交流參數表征消諧器的電氣參數。工頻0.3mA(峰值)下的參數反映電網正常運行情況下消諧器上的電壓；工頻3mA(峰值)下的參數反映電網單相接地情況下消諧器上的電壓。交流電流容易獲得，方便用戶進行復測。

     MRD-XR(D)型采用了分段變參數措施，提供了一個電壓控制單元(放電管)，使消諧器在正常工作電流段，仍保持原有的伏安特性，從而有效限制消諧器兩端電壓，將電壓限制在弱絕緣PT的絕緣耐受等級以下，從而有效保護中性點絕
