1、前 言

1.1   發電機中性點接地方式的選擇

發電機是電力系統的原動力，在運行中必須具備對突發性故障的應變能力，發電機中性點的接地方式與此有密切的關系。

發電機中性點的接地方式有：①中性點直接接地②中性點經低阻抗接地③中性點不接地④中性點經消弧線圈接地⑤中性點經高阻抗接地。

發電機定子繞組單相接地故障電流允許值

1.2   發電機經高阻抗接地方式

發電機中性點經高阻接地能有效抑制發電機接地故障電流，從而有效防止發電機定子繞組燒毀,并降低電弧接地暫態過電壓。

中性點經高電阻接地有多種方案，其中以單相接地變壓器與電阻器結合的方案最優。我公司生產的MRD-F型接地電阻柜，體積小，重量輕。接地變壓器抗沖擊，阻燃，局放小。電阻采用特種材料制作，性能穩定，通流能力強。

2、產品概述

2.1  使用范圍

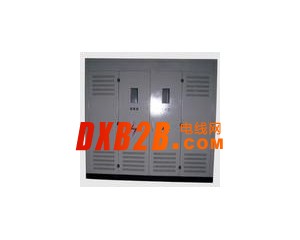

MRD-F型發電機中性點電阻器柜為專用于發電廠發電機中性點采用高電阻接地的成套裝置。發電機電壓等級主要為6kv至20kv。當定子發生一點接地時，可限制接地電流在很小的數值，并有效抑制電弧接地暫態過電壓。

2.2  使用環境

1、適用于戶內。

2、環境溫度：不低于-40℃，不高于+40℃。

3、海拔高度不超過3000m。

4、相對濕度：不大于95%（25℃）。

5、電網頻率：58～62Hz(60Hz系統)、48～52Hz(50Hz系統)。

6、安裝場所的空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃。

3、型號說明

本公司免費根據用戶要求計算電阻值，確定型號

3.1   接地變壓器參數

絕緣等級：H 級

溫升：≤100K

冷卻方式：AN
