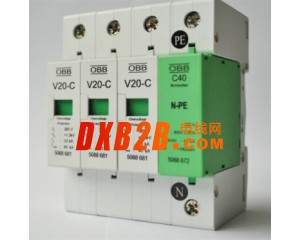

特性 V 20-C

使用優點

電量金屬氧化物壓敏電阻

保護器可以應付頻繁的動作,壽命長

可插拔式部件

保護器模塊可以帶電插拔進行測試或更換

1到4片的底座之間已連接進行

通過帶標志端子,安裝簡單

熱感斷路器和視窗指示裝置

對保護器的工作狀態一目了然

帶NPE火花間隙模塊的保護器

使用范圍（TN-C-S TN-S TT It），結構更安全

C40/NPE具有反向插入保護

保護器模塊簡單、專業的安裝

  電涌保護器
  型號

V 20-C

75

150

280

320

385

440

550

  最大持續操作電壓 UC    AC
 （最大允許操作電壓）     UC DC

75 V~
100 V-

150 V~
200 V-

280 V~
350 V-

320 V~
420 V-

385 V~
505 V-

440 V~
585 V-

550 V~
745 V-

  雷電保護區

0→2

  等級－按照DIN VDE      0675 Part 6（Draft        11.89）A1,A2
 －按照IEC 61643-1

C
Ⅱ級

  測試標準

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

  標稱放電電流 In（8/20）

20 kA

  最大放電電流
（單模塊） Imax（8/20）

40 kA

  電壓保護水平
  Up在1 kA（8/20）
  Up在5 kA（8/20）
  Up在In時

≤300 V
≤350 V
≤400 V

≤500 V
≤650 V
≤700 V

≤900 V
≤1.1 kV
≤1.4 kV

≤1.0 kV
≤1.3 kV
≤1.6 kV

≤1.2 kV
≤1.5kV
≤1.8 kV

≤1.5 kV
≤1.8kV
≤2.2 kV

≤1.7 kV
≤2.1 kV
≤2.5 kV

  響應時間 TA

<25 ns

  短路耐受能力25 kA       時的最大后備保險絲

125 A gl/gG

  連接線橫截面積

2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線）

  安裝位置

35 mm導軌（符合EN 50022）

  Ip等級

IP 20

  溫度范圍 υ

-40℃到+85℃

  模塊NPE
  標稱電壓 UC

C 25-B+C/NPE
230 V/50-60 HZ

  100 V下的絕緣電阻       Rins
  浪涌電壓測試 （10/350）   －根據IEC 6             1312-1(02.95)規定的      雷電參數
  峰值電流 Iimp
  電量 Q
  單位能量 W/R
  標稱放電電流 In         （8/20）
  電壓保護水平 Up
  響應時間 tA
  UC下的后續電流 IF
  溫度范圍 υ

>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃
