B+C級電涌保護器
型號 |
V 25-B+C
|
||
|
150
|
280
|
385
|
|
|
最大持續操作電壓 UC AC
（最大允許操作電壓） UC DC |
150 V~
200 V~ |
280 V~
350V~ |
385 V~
505 V~ |
|
雷電保護區
|
0→2
|
||
|
等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1 |
B+C Ⅰ級→Ⅱ級 |
||
|
測試標準
|
IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1 |
||
|
按照DIN VDE 0675 Part 6 A1+A2的測試電流
標稱放電電流 In（8/20） |
40 kA |
||
|
1 kA(8/20)時的電壓保護水平 Up
5 kA(8/20)時 Up In時 Up |
≤450 V
≤500 V ≤600 V |
≤650 V
≤700 V ≤900 V |
≤1.0 kV
≤1.2 kV ≤1.5 kV |
|
響應時間 TA
|
<25 ns
|
||
|
短路耐受能力25 kA時的最大后備保險絲
|
60 A
|
||
|
連接線橫截面積
|
2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線） |
||
|
安裝位置
|
35 mm導軌（符合EN 50022）
|
||
|
Ip等級
|
IP 20
|
||
|
溫度范圍 υ
|
-40℃到+85℃
|
||

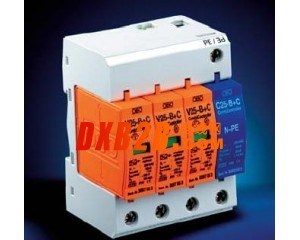

點擊圖片查看原圖
