型號	MCD 50-B
標稱電壓UN	230V/50-60Hz
最大持續工作電壓UC	255V
防雷器等級-按照DIN VDE 0675 PART6（Draft 11.89）A1,A2-按照IEC 60643-1	B類I類
雷電保護區	0－1
絕緣電阻	>100MΩ
電壓保護水平	<1.3KV
響應時間	<100ns
脈沖電流測試（10/350）-根據IEC62305-1規定的雷電流參數峰值電流電量單位能量	50KA 25As 0.63MJ/Ω
最大串聯保險絲（僅在電網中無此保險絲時需）	500AGL/GG
短路耐受能力	25KA
溫度適用范圍	-40℃～+85℃
空氣濕度	≤95%
IP等級	IP20
連接線截面積單股/多股/多股軟線緊固扭矩至多Nm	10-50/10-35/10-25mmAWG8-2
輪廓尺寸：	10049.5x35mm
安裝	卡接在35mm導軌上





浪涌保護器MCD 50-B和MCD 125-B/NPE滿足標準DIN、VDE 6F5 Part6（Draft 11.89）A1,A2對B類器件的需求條件，以及標準IEC61643-1（02，89）對第Ι級浪涌保護器的要求，他們與后級限壓型電涌保護器配合使用時，無需設計退耦裝置，可以將兩極保護器安裝在一起。該產品是OBO在間隙型浪涌保護器的多電極石磨堆疊技術新發展。

MCD 50-B以其低保護電壓水平（Up≤1.31KV）的特性，確保了與C級浪涌保護器配合使用時，不需要設計退耦裝置或者在B級和 C級之間留一定的安裝距離。這樣它可以節省超過45%的安裝空間，MCD 50-B這個特性特別是對緊湊型Z-MC概念有著特殊的貢獻。另外，NPE放電間隙MCD125-B/NPE雷擊電涌保護器其大通流量的特性在TT、TN-S系統中使用，可以同時作為B和C級浪涌保護器的NPE保護模塊，節省費用及安裝空間。

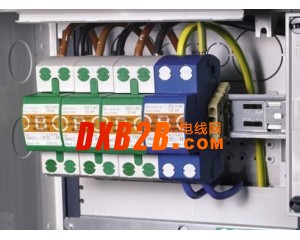

新的MCD50-B和MCD125-B/NPE浪涌保護器周首選的應用環境是，需要有緊湊的防雷保護概念或者需要在一個獨立的小型機房內安裝B和C兩級浪涌保護器的環境。例如：移動、微波通信基站。
