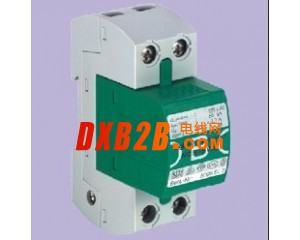

雷電保護控制器
|
MC 50-B VDE
|
|
標稱電壓 UN
|
230 V/50-60 HZ
|
|
最大持續工作電壓 UC
|
255 V
|
|
需求等級
－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 |
B Ⅰ級 |
|
雷電保護區
|
0→1
|
|
絕緣電阻 Rins
|
>100 MΩ
|
|
電壓保護水平 Up
|
<2 kV
|
|
響應時間 TA
|
<100 ns
|
|
浪涌電流測試（10/350）－根據IEC 61312-1(02.95)規定的雷電流參數
峰值電流 Iimp 電量 Q 單位能量 W/R |
50 kA 25 As 0.63 MJ/Ω |
|
保護器在UC下的市電后續電流遮斷能力
最大非對稱短路電流 Ip |
12.5 kArms
25 kA |
|
最大串聯保險絲（僅在電網中無此保險絲時需要）
|
500 A
|
|
短路耐受能力（串聯500A gL保險絲）
最大非對稱短路電流 Ip |
17.6 kArms
25 kA |
|
溫度范圍 υ
|
-40℃到+85℃
|
|
空氣濕度
|
≤95%
|
|
IP
|
IP 20
|
|
連接體橫截面積單股/多股/多股軟線
緊固扭矩（MA）至少4Nm |
10-50/ 10-25/ 10-35mm2
AWG 8-2 |
|
安裝
|
卡接在35mm2導軌上
（根據DIN EN 50022） |
