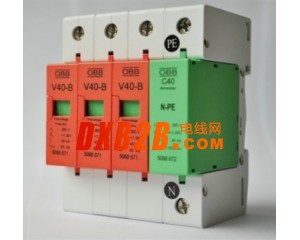

OBB V40-B

點擊圖片查看原圖

品牌：	OBB
標稱電壓：	385V
標稱流量：	40KA
屬性：	三相四線B級保護器
單價：	530.00元/套
起訂：	1 套
供貨總量：	4654 套
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	廣東深圳市
有效期至：	長期有效
最后更新：	2014-06-05 22:54
瀏覽次數：	1

公司基本資料信息

產品詳細說明

產品說明

OBB V40-B

V40-B/1+NPE V40-B/2 V40-B/3+NPE

產品描述

特性一覽表 V40-B	使用優點
帶標志端子,安裝簡便	可以應付頻繁的電涌電流的沖擊
B級保護器，應用于建筑物整體空間較小的場合	只在總配電柜內安裝一套保護器
可插拔式部件	保護器模塊損壞后可以帶電插拔更換
內部連接的保護器底座，1到4片的底座及模塊數	容易安裝
熱感斷路器和視窗指示裝置	對保護器的工作狀態一目了然
帶NPE火花間隙模塊的保護器	使用范圍廣（適用于TN、TT和IT電網），結構更安全
C40/NPE 具有反向插入保護	保證保護器模塊簡單、專業的安裝

功能和應用領域

雷電浪涌保護器V 40-B依據VDE 0185,Part 1和Part 100的要求，而設計的一種雷電保護等電位連接器。該裝置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等級為B+C級保護器的要求。在建筑物雷電保護安裝工程中，它保證了電源線上的等電位連接。當電源線架空引入建筑物時，架空線可能會引入部分直接雷擊雷電流，在此種建筑物電源架空引入的線路上，該保護器也可應用。

V 40-B/3+NPE（B等級）可用于TN-C-S，TN-S，TT和IT系統中特別的浪涌保護器。該保護器是根據DIN VDE 0100,Part 534/A1的最新需求設計而來的，允許成對保護器簡單、安全的安裝。

高性能浪涌保護器OBB V 40-B有一個特別的壓敏電阻電路，裝置內含良好非線性特性（а>30）的氧化鋅壓敏。即使電路出現高能電涌，設備也能得到最大程度的保護。甚至當電涌電流達到80 kA時，保護器的電壓仍低于1.5 kV。因此，該保護器能夠承受直擊雷的部分雷電流。在過載情況下，保護器內置的熱感斷路器可以將保護器模塊從主電路中脫離出來，保證供電系統正常工作，與此同時狀態顯示視窗由綠色變為紅色。

OBB電涌保護器V 40-B不僅能承受高通流容量的雷電流，同時具有低的保護電壓的特性。

安裝

OBB V 40-B能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。NPE保護模塊C 40/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。

技術參數

B級電涌保護器型號	V 40-B
	150	320	385
最大持續操作電壓 UC AC （最大允許操作電壓） UC DC	150 V~ 200 V~	330 V~ 410 V~	385 V~ 505 V~
雷電保護區	0→2
等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1	Ⅱ級
測試標準	IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1
按照DIN VDE 0675 Part 6 A1+A2的測試電流標稱放電電流 In（8/20）	40 kA
最大放電浪涌電流（8/80）根據Vds 2031 V 40-B/3+NPE Imax	80 kA
電涌電壓測試（10/350）（按照IEC 61312-1(02.95)設定的雷電流參數）脈沖電流 Iimp 電量 Q 單位能量 W/R	8 kA 4 As 16 kJ/Ω	7 kA 3.5 As 12 kJ/Ω	7 kA 3.5 As 12 kJ/Ω
1 kA(8/20)時的電壓保護水平 Up 5 kA(8/20)時 Up In時 Up	≤450 V ≤500 V ≤600 V	≤750 V ≤850 V ≤1150 V	≤1.0 kV ≤1.2 kV ≤1.5 kV
響應時間 TA	<25 ns
短路耐受能力25 kA時的最大后備保險絲	60 A gl/gG
連接線橫截面積	2.5-25 mm2（多股軟線，連接端加護套） 2.5-35 mm2（單股、多股線）
安裝位置	35 mm導軌（符合EN 50022）
Ip等級	IP 20
溫度范圍 υ	-40℃到+85℃

模塊NPE 標稱電壓 UN	C 40/NPE 230 V/50-60 HZ
100 V下的絕緣電阻 Rins 浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數峰值電流 Iimp 電量 Q 單位能量 W/R 標稱放電電流 In（8/20）電壓保護水平 Up 響應時間 tA UC下的后續電流 IF 溫度范圍 υ	>10 GΩ 20 kA 12.5 As 160 kJ/Ω 40 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃
