特點：
→8路模擬量（電壓量）輸入；
→2路數字量干接點輸入；
→I/O與系統完全隔離；
→AI分辨率：24位；
→AI輸入通道采取全差分輸入，支持標定，插補輸出；
→模擬量輸入通道之間完全隔離，隔離度350VDC；
→AI輸入測量范圍：-10V~10 V ；
→采用Modbus RTU通信協議；
→RS485通信接口提供光電隔離及每線600W浪涌保護；
→電源具有過流過壓保護和防反接功能；
→安裝方便。
1.2 技術參數
|
模擬量接口 |
AI |
8路差分輸入 |
|
AI分辨率 |
24bit |
|
|
AI量程 |
-10V~10 V（可標定） |
|
|
AI通道隔離度 |
350V DC |
|
|
AI輸入阻抗 |
1MΩ |
|
|
數字量輸入接口 |
DI |
2路干接點輸入 |
|
DI保護 |
過壓小于240V ，過流小于80mA |
|
|
串口通訊參數 |
接口類型 |
RS-485 |
|
波特率 |
1200~115200bps |
|
|
數據位 |
8 |
|
|
奇偶校驗 |
None |
|
|
停止位 |
1 |
|
|
流量控制 |
None |
|
|
通信協議 |
Modbus RTU |
|
|
串口保護 |
串口ESD保護 |
1.5KV |
|
串口防雷 |
600W |
|
|
串口過流，過壓 |
小于240V，小于80mA |
|
|
電源參數 |
電源規格 |
9-24VDC (推薦12VDC) |
|
電流 |
100mA@12VDC |
|
|
浪涌保護 |
1.5kW |
|
|
電源過壓，過流 |
60V，500mA |
|
|
工作環境 |
工作溫度、濕度 |
-25~85℃，5~95%RH，不凝露 |
|
儲存溫度、濕度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年質保 |
MDV8外觀
堆疊安裝

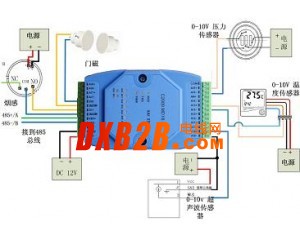

產品接線圖
點擊圖片查看原圖
