本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等RS485采集模塊能夠通過最低成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。
特點：
→8路模擬量（電壓量）輸入；
→I/O與系統完全隔離；
→AI分辨率：12位；
→AI輸入通道采取全差分輸入；
→模擬量輸入通道之間完全隔離，隔離度5VDC；
→AI輸入測量范圍：0~5V ；
→支持最多3個線程同時采集；
→RS485接口可作為擴展接口，連接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模塊；
→采用Modbus TCP通信協議；
→RS485通信接口提供光電隔離及每線600W浪涌保護；
→電源具有過流過壓保護和防反接功能；
→安裝方便。
1.2 技術參數
|
模擬量輸入接口 |
AI |
8路差分輸入 |
|
AI精度 |
12bit |
|
|
量程 |
0~5V |
|
|
AI通道隔離度 |
5 V DC |
|
|
AI輸入阻抗 |
1MΩ |
|
|
網絡通信參數 |
接口類型 |
RJ-45 |
|
速率 |
10/100M自適應 |
|
|
通信協議 |
Modbus TCP |
|
|
嵌入協議 |
ARP，ICMP，IP，TCP，DHCP |
|
|
設置方式 |
設置程序 |
|
|
擴展RS485口 通信參數 |
波特率 |
9600 |
|
數據位 |
8 |
|
|
奇偶效驗 |
無 |
|
|
停止位 |
1 |
|
|
流量控制 |
無 |
|
|
地址 |
1-255 |
|
|
串口保護參數 |
串口ESD保護 |
1.5KV |
|
串口防雷 |
600W |
|
|
串口過壓，串口過流 |
小于240V,小于80mA |
|
|
電源參數 |
電源規格 |
9-24VDC (推薦12VDC) |
|
電流 |
100mA@12VDC |
|
|
功耗 |
小于2W |
|
|
浪涌保護 |
1.5kW |
|
|
電源過壓，過流 |
60V，500mA |
|
|
工作環境 |
工作溫度、濕度 |
-25~85℃，5~95%RH，不凝露 |
|
儲存溫度、濕度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年質保 |

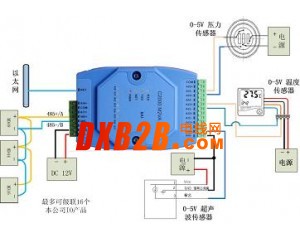

產品接線圖
點擊圖片查看原圖
