特點：
→可以實時檢測每一路220V交流電的通斷情況，并輸出相應集電極開路信號；
→8路LED指示220V市電輸入狀態；
→采用光電隔離技術，防止雷擊浪涌引入檢測器及設備。
1.2 技術參數
特性參數
|
產品型號 |
DH08 |
|
|
IO路數 |
8路DI，8路DO |
|
|
DI |
檢測220V交流市電的通斷（90V~275V） |
|
|
DO |
集電極開路輸出，最大20mA，共地 |
|
|
工作溫度、濕度 |
-25~85℃，5~95%RH，不凝露 |
|
|
儲存溫度、濕度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年質保 |
|
第1章 外觀及引腳說明
2.1 產品外觀
2.2 指示燈
|
1~8 |
市電輸入指示燈 |
2.3 引腳說明
|
輸入端（INPUT） |
1~8 |
L 市電檢測輸入端（接火線） |
|
COM |
N市電檢測公共端（接零線） |
|
|
輸出端（OUTPUT） |
1~8 |
市電輸入對應的OC門輸出端 |
|
GND |
8路OC門輸出共地端 |

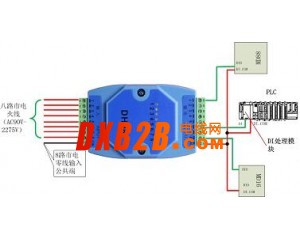

DH08接線圖
