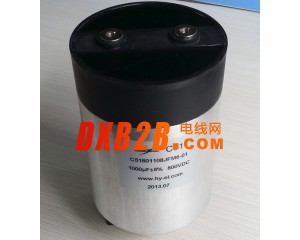

C51直流鏈電容

型號 規格 價格(元） 尺寸（mm) 引出

C51 200vF/1600V 330 D106*L 140 M6

C51 1000vF/800V 380 D106*L 155 M6

價格僅供參考，以報價單為準。

主要應用/Application

廣泛應用于UPS、SMPSs，逆變電源、焊機電源等設備中起直流支撐和濾波。

DC-link and filter for UPS，SMPSs，inverter，welding machine power.

產品特點/Characteristics

電介質：聚丙烯薄膜

結構：金屬化膜干式結構

封裝：金屬鋁外殼，阻燃（UL94V-0 級）環氧封裝

引出：鍍錫銅螺母或螺桿引出

高穩定性

低 ESR，ESL

具有自愈性

Dielectric：Polypropylene film

Construction：Extended metalized film ，dry connection

Coating：Aluminum case with resin sealing.Flame retardant

execution（UL94V-0）

Terminals：Copper nut or screw leads

High stability

Low ESR，ESL

Self healing

技術性能/Specifications

引用標準/Reference standards GB/T 17702 IEC 61071

工作溫度范圍/Operating temperature range -40℃～85℃

容量范圍/Capacitance 80μF～1000μF

額定電壓/Rated Voltage 500Vdc～2000Vdc

容量偏差/Tolerance ±5% ±10%

極間耐電壓/Test voltage between terminals 1.5Ur（Vdc）10s 25℃±5℃

極殼耐電壓/Test voltage between terminals and

case

3000V 50Hz 60s，25℃±5℃

損耗角正切/Dissipation factor tgδ≤2×10-3 at 25℃±5℃，100Hz

絕緣電阻/Insulation resistance C×R≥5000s，at 100Vdc，25℃±5℃，60s

預期壽命/Life expectancy 200000h at Ur and 70℃

此產品關鍵字：直流支撐電容器、DC-link、直流鏈電容
