型號 |
規格 |
價格(元） |
尺寸（mm) |
引出 |
|

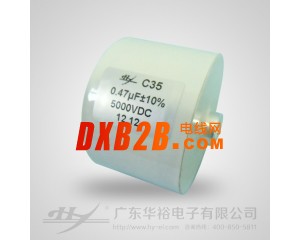

C35 |
0.47vF/5000V |
50 |
Φ53*L50 |
M6 |
價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于GTO緩沖吸收以及大電流，高壓場合。
Widely used in GTO snubber，high current and high voltage application.
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：金屬化膜內串結構
封裝：外包阻燃邁拉膠帶，阻燃（94V-0級）環氧封裝
引出： M6或M8銅螺母引出
能承受大電流，高電壓
低損耗、高穩定
具有自愈性
Dielectric：Polypropylene film
Construction：Metalized film internal series connection
Coating：Polyester tape wrapping with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：Copper nut leads，threaded insert M5,M6 or M8
High current，high voltage
Low losses，high stability
Self healing
技術性能/Specifications
|
引用標準/Reference standards |
GB/T 17702 IEC 61071 |
|
工作溫度范圍/Operating temperature range |
-40℃～85℃ |
|
容量范圍/Capacitance |
0.33μF～3.0μF |
|
額定電壓/Rated Voltage |
4000Vdc～10 000Vdc |
|
容量偏差/Tolerance |
±5% ±10% |
|
極間耐電壓/Test voltage between terminals |
1.5Ur（Vdc）10s 25℃±5℃ |
|
極殼耐電壓/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
損耗角正切/Dissipation factor |
tgδ≤8×10-4 at 25℃±5℃，1kHz |
|
絕緣電阻/Insulation resistance |
C×R≥30000s，at 100Vdc，25℃±5℃，60s |
|
預期壽命/Life expectancy |
200000h at Ur and 70℃ |
