型號 |
規格 |
價格(元） |
尺寸（mm) |
|
C41 |
0.68vF/300KVAC |
400 |
80*80*36.5V 700Vrms |
價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于大功率的高頻諧振設備中
Widely used in high power high frequency resonant device
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：鋁箔、金屬化膜內串結構
封裝：銅板
高電壓、高頻率、高dv/dt特性
能承受大電流，散熱性能好
Dielectric：Polypropylene film
Structure: aluminum foil, metal film inner series structure
Package: Copper
High voltage, high frequency, high dv/dt characteristics
Can bear high current, good heat radiation performance
技術性能/Specifications
|
引用標準/Reference standards |
GB/T 17702 IEC 61071 GB/T 12747 |
|
工作溫度范圍/Operating temperature range |
-40℃～85℃ |
|
容量范圍/Capacitance |
0.24μF～1.2μF |
|
容量偏差/Tolerance |
±5% ±10% |
|
極間耐電壓/Test voltage between terminals |
5.0Ur10s 25℃±5℃ |
|
極殼耐電壓/Test voltage between terminals and case |
6000Vac或9000Vdc 50Hz 60s，25℃±5℃ |
|
損耗角正切/Dissipation factor |
tgδ≤5×10-4 at 25℃±5℃，1kHz |
|
絕緣電阻/Insulation resistance |
R≥200000MΩ，at 500Vdc，25℃±5℃，60s |
|
預期壽命/Life expectancy |
200000h at Ur and 70℃，30000h at Urms |
此產品關鍵字：高頻高壓諧振電容、諧振電路電容的功能、諧振電容的影響
華裕電容-高品質金屬化薄膜電容專業制造商

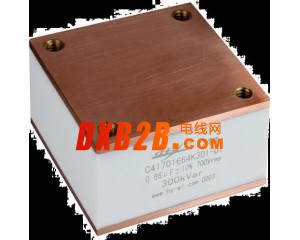

點擊圖片查看原圖
