自耦降壓啟動控制柜功能原理:

一、自耦降壓啟動控制柜產品概述：

    自耦降壓啟動控制柜是利用自耦變壓器降壓起動，以減少電動機起動電流對輸電網絡的影響，并可加速電動機至額定轉速和人為

停止電動機。適用于交流50Hz(或60Hz)、電壓為660V及以下、容量為15KW及以下的三相鼠籠型感應電動機，做不頻繁自耦降壓起動。

    自耦降壓啟動控制柜是專為水泵產品配套的電氣控制柜，為了使用戶使用的各種水泵安全、可靠、高效地工作，它能夠有效地保

護水泵電機的漏電、超溫、缺相、短路、過載、漏水、降壓、自動啟動、切換、停止，對自耦變壓器裝有起動時間的過負荷保護。

二、自耦降壓啟動控制柜產品特點：

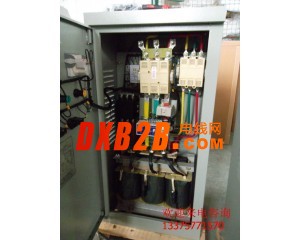

      自耦降壓啟動控制柜為箱式防護結構，由自耦變壓器、自動開關、交流接觸器、熱繼電器、時間繼電器、過流繼電器、電流表

等元件組成，具有過載、斷相保護功能。

1、一般水泵電機采用自耦變壓的辦法，來降低它的起動電流，減少電網和設備的沖擊。

2、該設備起動電流小，但起動力矩較大。

3、當設備二次啟動后（二次總啟動時間不能大于120秒），冷卻4小時后才能進行第二次啟動。

4、該設備投資小，維護安裝簡便，備件備品易得。

5、控制功率齊全：液位，壓力、溫度、時間等多種方式電機保護功能齊全：

6、具有短路缺相、過載、漏水、超溫等多種檢測，設計合理、結構緊湊、經濟實用。

7、控制方式：1、液位控制：以液位的變化為控制目標；2、壓力控制：以壓力變化為控制目標；

8、切換方式：1、手動切換； 2、自動交替切換； 3、定時自動切換。

9、啟動方式：自藕降壓啟動：啟動時靠自藕變壓器降壓減少電壓和電流，運行時還原至全壓。

三、自耦降壓啟動控制柜功能原理：

1、控制模式

（1）一控一：控制一臺水泵的啟停。

（2）一控二：控制1號、2號二臺水泵。1號、2號二臺泵同時運行，在起動時，1號泵起動工作后，通過時間繼電器自動起2號泵。

（3）一控三：控制臺1號、2號、3號三臺水泵。工作模式同上。

（4）一控三：控制臺1號、2號、3號三臺水泵。工作模式同上。

（5）一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用

泵將自動投入工作，“手動”超動時用面板操作鈕控制。如用戶要求增加“兩用”模式（即兩臺泵同時用），請訂貨時詳細說明；

（6）二用一備：控制1#、2#、3#三臺水泵，可工作“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發

生故障時，備用泵將自動投入工作。“手動”起動時用操作鈕控制。若關掉一臺主泵，即變為“一用一備”如果用戶要求增加“三用

”工作模式（三臺泵可同時用）請訂貨時詳細說明；（7）三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主4#備

”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作

。“手動”起動時，用面板操作按鈕控制，若是關掉一臺主泵，即變為“兩用一備”，若關掉兩臺主泵，即變為“一用一備”。如果

2,控制方式（1）“Y”液位控制：該型控制柜配浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和止

；（2）“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動

和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣；

（3）“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交

換機組系統等；（）“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止

，運用于需定時控制的設備等；

四、自耦降壓啟動控制柜技術參數：

自耦降壓啟動控制柜

控制電機功率：15-160KW；

控制電壓：380V；

控制水泵臺數：1-5臺。
