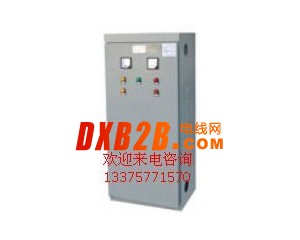

星三角降壓啟動柜

星三角啟動是異步電機的一種啟動方式，國為異步電機在啟動過程中起動電流較大,所以容量大的電動機可以采用“星一三角形換接

啟動”。這是一種簡單的降壓啟動方式，在啟動時將定子繞組接成星形，待啟動完畢后再接成三角形，就可以降低啟動電流，減輕它

對電網的沖擊。這樣的啟動方式稱為星三角減壓啟動，簡稱為星三角啟動（Y-Δ起動）。

采用星三角啟動時，啟動電流只是原來按三角形接法直接起動時的1/3。如果直接起動時的起動電流以6～7Ie計，則在星三角起動時

，起動電流才2～2.3倍。同時啟動電壓也只是為原來三角形接法直接啟動時的根號三分之一。當負載對電動機啟動力矩無嚴格要求又

要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法。鼠籠式異步電動在啟動時將馬達定子繞組接成星行，

待啟動完畢后再接成三角形。可以降低啟動電流，減輕它對電網的沖擊。啟動電流只有按三角形直接啟動的1/3。

如果直接啟動時的啟動電流以6－7倍，則在星三角啟動時，啟動電流才2－2.3倍。起動轉矩也降為原來按三角形接法直接起動時的

1/3。

星形--三角形應主意事項：

1。電機的額定電壓為380V的才能星形--三角形。

2。負載側電機線注意不可短接 U1 V1 W1 對照W2 U2 V2 。

3。如遇熱過載超電流起保護停機，（請核對電機功率）排除故障后再啟動。

4。時間繼電器的轉換時間按照電機運行速度適當調整。

5。接觸器主觸頭在啟動投入▲形運行時打火燒熔（或出現暴響）為電機

   負載側接線短路，務必請查清電機抽頭及排除故障更換接觸器后再

   啟動投入。（此為人為故障本公司恕不保修）
