XJ01系列自耦減壓起動柜概述
XJ01系列自耦減壓起動柜適用于一般工業、礦山、油田、農田排灌、賓館供水等領域。交流電壓220V、380V、450V、660V，頻率50HZ，功率10kW-800kW的三相鼠籠感應自動機降壓起動。該產品由本公司技術部進行全面改進，已具有如下優點：
1、外殼改進后工藝美觀而且殼體堅固；為接線方便，115kW殼體加大。
2、導線及線路全面進行改進，鋁排用沖壓成型，不但外表工藝美觀、而且消除線路發熱燒壞、連接處溫升高的弊病。

XJ01系列自耦減壓起動柜起動性能
本產品起動電機時，電源進線的起動電流，不得超過電動機額定起動電流的4-5倍。若連續數次起動時間的總和已超過所規定而發熱，變壓器應冷卻后方能再繼續起動工作。因此，本產品僅作長時間歇起動之用，嚴禁在頻繁起動操作條件下使用。

XJ01系列自耦減壓起動柜產品結構

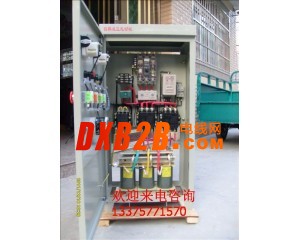

本產品為箱式防護結構，由自耦變壓器、交流接觸器、時間繼電器、熱繼電器或綜合保護器、中間繼電器、萬能轉換開關等元件組成。對于75kW及以下的產品，采用自動控制的方式，90kW及以上的產品，均具有手動和自動兩件控制方式，由萬能轉換開關進行切換。自耦變壓器備用額定電壓60%及80%兩種接頭，出廠時一律接在65%接頭上，80%接頭如備用.

XJ01系列自耦減壓起動柜本產品的外形及安裝尺寸

技術數據
產品的規格及技術數據

使用操作
◇ 自動操作：
合上電源開關（90kW以上柜內開關）紅色指示燈亮，將轉換開關旋至“自動”位置上（90kW以上）；按“起動”按鈕，電動機開始降壓起動。紅色指示燈熄滅，黃燈即亮，同時時間繼電器開始工作，到時間繼電器的整定時間后，時間繼電器動作，全壓工作交流接觸吸合，起動交流接觸器斷開，即自動切換使電動機進入正常運轉，此時黃燈熄滅而綠燈亮。按“停止”按鈕或旋動轉換開關至“停止”位置，電動機即停止工作。
◇ 手動操作：
合上電源開關，紅色指示燈亮，將轉換開關旋至“手動”位置上，按“起動”按鈕，變壓器接通電源電動機降壓起動，紅燈熄滅，黃燈即亮，待電動機速很高或電流表指針下降至較小數值，（不能超過“表1”所規定時間）再按“運轉”按鈕，電動機開始正常運轉，同時黃燈熄滅而綠燈亮，按“停止”按鈕或旋動轉換開關至停止位置，電動機即停止工作。
注：自動操作時，操作人員必須嚴格監視起動箱的工作情況，在規定時間內，本產品是否已經切換，綠燈亮即表明已經切換，此時操作人員方能離開起動箱；否則，如有故障極易造成變壓器燒壞。

注：起動柜離變壓器距離超過100米以外，輕載應按重載計算，而重載還要加大一個規格。
