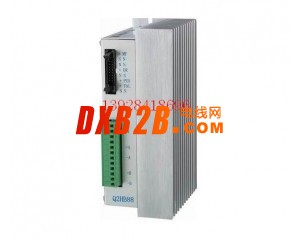

Q2HB88整/半步型驅動器，驅動電壓直流24V-80V，適配電流在8A以下、外徑86-110mm的各種型號的二相混合式步進電機。該產品廣泛運用于雕刻機、中型數控機床、包裝機械等分辨率要求不高的數控設備上。
|
R-1
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
A
|
B
|
C
|
D
|
E
|
F
|
|
Q2HB88 Im(A)
|
0.5
|
1.0
|
1.5
|
2.0
|
2.5
|
3.0
|
3.5
|
4.0
|
4.5
|
5.0
|
5.5
|
6.0
|
6.5
|
7.0
|
7.5
|
8.0
|
|
Q2HB613 Im(A)
|
0.4
|
0.8
|
1.2
|
1.6
|
2.0
|
2.4
|
2.8
|
3.2
|
3.6
|
4.0
|
4.4
|
4.8
|
5.2
|
5.6
|
6.0
|
6.4
|
|
細分數
|
1（整步）
|
2（半步）
|
|
DP1
|
ON
|
OFF
|
|
DP3
|
ON，雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號
|
|
|
OFF，單脈沖：PU為步進脈沖信號，DR為方向控制信號
|
||
|
標記符號
|
功能
|
注釋
|
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5V-+24V均可驅動，高于+5V需接限流電阻
|
|
MF
|
電機釋放信號
|
有效（低電平）時關斷電機線圈電流，驅動器停止工作，電機處于自由狀態
|
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5V-+24V均可驅動，高于+5V需接限流電阻
|
|
DR
|
DP3=OFF, DR為方向控制信號
|
用于改變電機轉向。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μS
|
|
DP3=ON, DR為反向步進脈沖信號
|
||
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5V-+24V均可驅動，高于+5V需接限流電阻
|
|
PUS
|
DP3=OFF, PU為步進脈沖信號
|
下降沿有效，每當脈沖由高變低時電機走一步。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μS
|
|
DP3=ON, DR為正向步進脈沖信號
|
||
|
+
|
過熱/電壓過低保護光電隔離正端
|
驅動器溫度高于70度或電壓過低時，自動關斷線圈電流同時置FAL為有效（低電平），溫度降到50度時驅動器自動恢復工作清除FAL信號
|
|
FAL
|
過熱/電壓過低保護輸出信號光電隔離負端
|
+端接輸出信號限流電阻，FAL接輸出地。最大驅動電流50mA，最高電壓50V
|
|
N
|
空端
|
|
|
+V
|
電源正極
|
DC24-80V
|
|
-V
|
電源負極
|
|
|
+A、-A
|
電機接線
|
|
|
+B、-B
|
