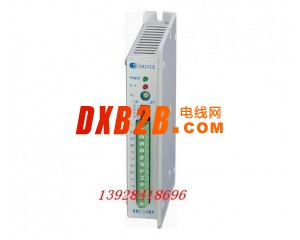

Q2HB34MA

點擊圖片查看原圖
品牌: 精博
型號: Q2HB34MA
單價: 面議
起訂: 1 臺
供貨總量: 10000000 臺
發貨期限: 自買家付款之日起 1 天內發貨
所在地: 廣東 深圳市
有效期至: 長期有效
最后更新: 2014-04-01 12:55
瀏覽次數: 193
詢價
公司基本資料信息








產品詳細說明

Q2HB34MA為等角度恒力矩細分型驅動器,驅動電壓DC12V-40V,適配6或8出線,電流在3A以下,外徑42-86mm的各種型號二相混合式步進電機。該驅動器內部采用獨特的控制電路,用此電路可以使電機噪音減小,電機運行更平穩,電機的高速性能可提高30%以上,而驅動器的發熱可減少50%。廣泛運用于雕刻機、激光打標機、激光內雕機等分辨率較高的小型數控設備上。
特點
◆ 高性能、低價格

◆ 設有4檔等角度恒力矩細分,最高64細分

◆ 最高反應頻率可達200Kpps

步進脈沖超過100ms時,線圈電流自動減半

◆ 雙極恒流斬波方式

◆ 光電隔離信號輸入/輸出

◆ 驅動電流從0.5A/相到3A/相連續可調

◆ 單電源輸入,電壓范圍:DC12-40V
工作電流設定示意圖

驅動器接線示意圖

功能設定示意圖

輸入信號波形時序圖

!注意

1、千萬不要將電源接反,輸入電壓不要超過DC40V。

2、輸入控制信號電平為5V,當高于5V時需接限流電阻。

3、驅動器溫度超過70度時故障指示燈O.H亮,驅動器停止工作,直到驅動器溫度降到50度,驅動器自動恢復工作,出現過熱保護請加裝散熱器。

4、此型號驅動器由于采用特殊的控制電路,故必須使用6出線或8出線電機。
Q2HB34MA細分設定表

STEP/REV
1600
3200
6400
12800
D4
ON
OFF
ON
OFF
D3
ON
ON
OFF
OFF

引腳功能說明
標記符號
功   能
注   釋
POWER
電源指示燈
驅動器輸入電源通電時,該指示燈亮。
O.H
故障指示燈
過熱保護及過流時,該指示燈亮。
Im
電機線圈電流設定電位器
調整電機相電流,逆時針減小,順時針增大。
+
輸入信號光電隔離公共正端
接+5V供電電源,+5V-+24V均可驅動,高于+5V需接限流電阻。
PU
步進脈沖信號
下降沿有效,每當脈沖由高變低時電機走一步。輸入電阻220Ω,要求:低電平0-0.5
V,高電平4-5V,脈沖寬度>2.5uS.
DR
方向控制信號
用于改變電機轉向。輸入電阻220Ω,要求:低電平0-0.5V
MF
電機釋放信號
有效(低電平)時關斷電機線圈電流,驅動器停止工作,電機處于自由狀態。
+V
輸入電源正端
DC12-40V
-V
輸入電源負端
AC、BC
    電機接線


+A、-A
+B、-B
