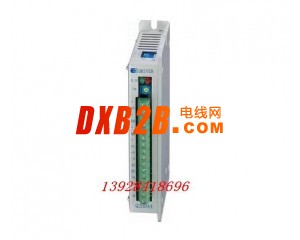

JB244整/半步型驅動器，驅動電壓DC12V-40V，適配6或8出線，電流在4A以下，外徑42-86mm的各種型號二相混合式步進電機。該產品廣泛運用于雕刻機、剝線機等小型數控設備上。
輸入信號波形時序圖
|
細分數
|
1（整步）
|
2（半步）
|
|
D0
|
ON
|
OFF
|
|
D4
|
ON, 雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號
|
|
|
OFF, 單脈沖：PU為步進脈沖信號，DR為方向控制信號
|
||
|
標記符號
|
功 能
|
注 釋
|
|
O.H
|
故障指示燈
|
過熱保護時紅色發光管點亮
|
|
POWER
|
電源指示燈
|
驅動器通電時，綠色指示燈亮
|
|
Im
|
電機線圈電流設定電位器
|
調整電機相電流，逆時針減小，順時針增大
|
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5-+24V均可驅動，高于+5V需接限流電阻
|
|
PU
|
D4=OFF, PU為步進脈沖信號
|
下降沿有效，每當脈沖由高變低時電機走一步。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μS
|
|
D4=ON, PU為正向步進脈沖信號
|
||
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5-+24V均可驅動，高于+5V需接限流電阻
|
|
DR
|
D4=OFF, DR為方向控制信號
|
用于改變電機轉向。輸入電阻430Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μS
|
|
D4=ON, DR為反向步進脈沖信號
|
||
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5-+24V均可驅動，高于+5V需接限流電阻
|
|
MF
|
電機釋放信號
|
有效（低電平）時關斷電機線圈電流，驅動器停止工作，電機處于自由狀態
|
|
+
|
過熱保護光電隔離正端
|
驅動器溫度高于70度時，自動關斷線圈電流同時置FL為有效（低電平），溫度降至50度時驅動器自動恢復工作清除FL信號
|
|
FL
|
過熱保護輸出信號光電隔離負端
|
+端接輸出信號限流電阻，FL接輸出地。最大驅動電流50mA，最高電壓50V
|
|
+V
|
電源正極
|
DC12-40V
|
|
-V
|
電源負極
|
|
|
AC、BC
|
電機接線
|
|
|
+A、-A
|
||
|
+B、-B
|
