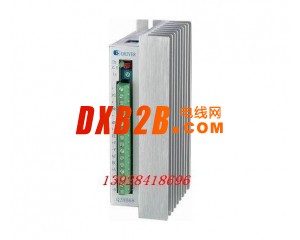

Q2HB68

點擊圖片查看原圖
品牌: 精博
型號: Q2HB68
單價: 面議
起訂: 1 臺
供貨總量: 10000000 臺
發貨期限: 自買家付款之日起 1 天內發貨
所在地: 廣東 深圳市
有效期至: 長期有效
最后更新: 2012-05-08 17:12
瀏覽次數: 162
詢價
公司基本資料信息








產品詳細說明

Q2HB68整/半步型驅動器,驅動電壓DC24-80V,適配6或8出線、電流在6A以下、外徑57-86mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、剝線機等小型數控設備上。
特點
 ● 高性能、低價格
 ● 最高反應頻率可達50Kpps
 ● 步進脈沖停止超過100ms時,線圈電流自動減半
 ● 雙極恒流斬波方式
● 光電隔離信號輸入/輸出
● 驅動電流從0.5A/相到6A/相連續可調
● 單電源輸入,電壓范圍:DC24-80V
功能設定示意圖

驅動器接線示意圖
流設定電位示意圖


輸入信號波形時序圖


!注意
 1、   千萬不要將電源接反,輸入電壓不要超過DC80V。
2、   輸入控制信號電平為5V,當高于5V時需要接限流電阻。
3、   驅動器溫度超過70度時過熱指示燈亮,驅動器停止工作,直到驅動器溫度降到50度,驅動器自動恢復工作,出現過熱保護請加裝散熱器。
4、   此型號驅動器由于采用特殊的控制電路,故必須使用6出線或8出線電機。
 DIP開關功能設定說明

細分數
1(整步)
2(半步)
D0
ON
OFF
D4
ON,雙脈沖:PU為正向步進脈沖信號,DR為反向步進脈沖信號
OFF,單脈沖:PU為步進脈沖信號,DR為方向控制信號

引腳功能說明

標記
符號
功能
注釋
O.H
故障指示燈
過熱保護時紅色發光管點亮
POWER
電源指示燈
驅動器通電時,綠色指示燈點亮
Im
電機線圈電流設定電位器
調整電機相電流,逆時針減小,順時針增大
+
輸入信號光電隔離正端
接+5V供電電源,+5V-+24V均可驅動,高于+5V需接限流電阻
PU
D4=OFF, PU為步進脈沖信號
上升沿有效,每當脈沖由低變高時電機走一步。輸入電阻220Ω,要求:低電平0-0.5V,高電平4-5V,脈沖寬度>2.5μS
D4=ON, PU為正向步進脈沖信號
+
輸入信號光電隔離正端
接+5V供電電源,+5V-+24V均可驅動,高于+5V需接限流電阻
DR
D4=OFF, DR為方向控制信號
用于改變電機轉向。輸入電阻220Ω,要求:低電平0-0.5V,高電平4-5V,脈沖寬度>2.5μS
D4=ON, DR為反向步進脈沖信號
+
輸入信號光電隔離正端
接+5V供電電源,+5V-+24V均可驅動,高于+5V需接限流電阻
MF
電機釋放信號
有效(低電平)時關斷電機線圈電流,驅動器停止工作,電機處于自由狀態
+
過熱保護光電隔離正端
驅動器溫度高于70度時,自動關斷線圈電流同時置FL為有效(低電平),溫度降至50度時驅動器自動恢復工作,清除FL信號
FL
過熱保護輸出信號光電隔離負端
+端接輸出信號限流電阻,FL接輸出地。最大驅動電流50mA,最高電壓50V
+V
電源正極
DC24-80V
-V
電源負極
AC、BC

      電機接線



+A、-A
+B、-B
