XQP4-260kW磨煤機頻敏起動控制柜，頻敏變阻器

 頻敏變阻起動柜：它是將繞線式電機轉子回路通過滑環、碳刷引入地面的頻敏 變阻起動柜內，在電機起動時，串入頻敏變阻器，隨著電機轉速的增加，轉子電 流頻率的降低，頻敏變阻器阻抗逐步減少，達到連續限制電機起動電流的目的。 電機起動結束后、還需通過接觸器或短路環將頻敏變阻短接（部分中小型電機在 轉子上裝有短路環）。串頻敏變阻器起動，由于頻敏變阻器實際上是一個電感元 件，它降低了電機的功率因數，電機的起動比小于0.55。因此，它一般用在對起 動 轉矩要求不高的風機、水泵、空壓機和球磨機電機上。

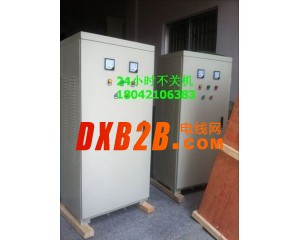

頻敏控制柜為柜式防護結構，由頻繁變阻器、自動開關、交流接觸器、熱繼電器、時間繼電器等主要元件組成，分別裝于控制柜內，指示電表及控制按紐等則分別裝于正面門板上。

頻敏控制柜前后分別設有開啟的門，以便安裝檢修；

電動機的短路自動保護采用自動開關，過載自動保護裝置采用具有溫度補償的JR 型雙金屬式熱繼電器，零電壓自動保護在一般情況下由接觸器自身來完成；

 頻敏變阻器一般均備有調節抽頭，以適應各種不同情況下電動機起動用；

控制柜采用自動控制方式，由控制按鈕進行操作。時間繼電器為可調節，在5-60秒鐘以內,可以自由調節控制時間；

為便于集中控制觀測電動機運行情況，對于控制電機容量在45千瓦及以上的控制箱均裝有指示電表。

XQP4-260kW磨煤機頻敏起動控制柜，頻敏變阻器
