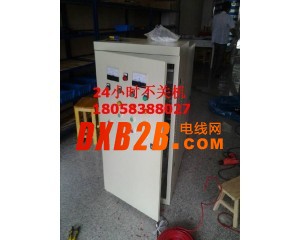

星三角啟動器QX4

產品概述：本產品適用電壓380V，頻率50-60HZ，功率10-120KW的三相鼠籠型感應電動機作為直接起動，使電機定子繞組由Y形接法轉換成 △ 形接法運行及停止之用，并對電動機有缺相過載等保護功能。本產品體積小、質量輕、外形外形美觀、運行平穩、易維修、價格低等優點，是空氣壓縮機、水泵等各型電機（適用于星三角起動）的最理想的控制設備。

主要性能及技術參數

1、當起動器起動電動機時，使每相定子繞組所受的電壓在起動時降低到電路中的電壓的57.7%，其電流為直接起動時的1/3，而起動轉矩也同時減小到直接起動的1/3。

2、起動器的工作制為間斷長期工作制或反復短時工作制，反復短時工作下的操作頻率為每小時30次，連續操作起動的間隔時間為90秒。

3、起動器的主要技術參數表見說明書

外形尺寸

規格       外形尺寸       規格       外形尺寸

A     B     C     A   B     C

14-30KW       380  220  510  14-30KW       405  280  710

40-75KW       430  230  620  40-75KW       460  310  1000

90-100KW      510  270  700  90-135KW      570  440  1300

160-225KW    700  540  1700

星形 -三角形降壓起動的原理。

“星三角”降壓起動控制柜主要用于交流50Hz或60Hz， 額定工作電壓至380V，在AC-3使用類別，額定工作電流至95A的電路中，作為電動機的起動之用，起動器設有空氣延時頭，可自動進行“星三角”轉換，以降低電動機起動電流。

設備特點

１． 三相相異步電動機起動的主要問題

三相異步電動機起動電流大而起動轉矩并不大。因而，對異步電動機起動的基本要求是：在保證足夠的起動轉矩的前提下盡量減小起動電流，并盡可能采用簡單易行的起動方法。

２． 三相異步電動機常用的起動方法

(1)星形 -三角形起動 此方法適用于正常工作時定子繞組接成三角形的電動機，在起動時先把定子繞組接成星形降壓起動，待起動完畢后再反接回三角形全壓運行，這種降壓起動方法的起動電流和起動轉矩均只有全壓起動時的1/3，所以只能在空載或輕載狀態下起動。

(2)定子繞組串電阻（或電抗）起動 在起動時將定子繞組串入電阻或電抗，也能起到降壓和限流的作用，待電動機起動完　　畢后再將電阻或電抗短接，這種方法適用于正常工作時定子繞組為星形接法而無法采用星形-三角形起動的電動機。

(3)本次實驗是通過兩種降壓起動控制線路和接線和操作，在觀察電動機降壓起動過程和效果的同時，進一步掌握時間控制原則的線路原理和有關電器的使用方法。

(4)在實驗前應預習本實驗的內容和步驟，熟悉實驗線路和有關電器、儀表的使用方法。對照有關的電源理圖預先畫出電器的安裝布置圖

安裝環境：

1. 環境溫度范圍：- 5 ℃ ～ + 40 ℃；

2. 空氣濕度范圍：5% ～ 90% RH ，無結露；

3. 海拔高度：1500米以下；

4. 安裝面與水平面的傾斜不超過5°；

5. 安裝處無顯著搖動和沖擊振動；

6. 安裝處無大量油霧、灰塵或纖維粉塵；

7. 使用類別為AC-3；

8. 污染等級為3級；

9. 安裝類型為Ⅲ類。
