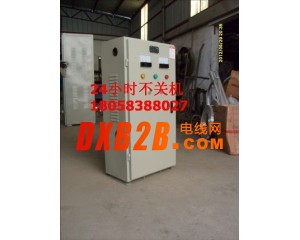

JJ1B系列自藕減壓起動控制柜（以上簡稱起動柜）適用于頻率50HZ,電壓380V或660V,功率為11-630KW的三相鼠籠型感應電動機作降低電壓，輸出大電流來幫助電動機起動，并可加速電動機至額定轉速和人為停止電動機用，可以使電動機輕松起動，并具有過載、缺相、短路等保護功能。在起動過程中還可以改善電動機起動時大電流對電網的沖擊和影響。本產品廣泛應用于機械、石油、化工、電力、煤礦、冶金、等領域中作現場起動、定時起動和遙控起動之用。

     二、使用環境: （1）、海拔高度不超過2000米； （2）、周圍介質溫度不高于+40℃，不低于-20℃； （3）、空氣相對濕度不大于85％； （4）、于垂直面的傾斜度不超過5度； （5）、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

XJ01系列自耦減壓起動柜適用于交流380V（660V）功率至300（500）千瓦的三相鼠籠型感應電動機作為降壓起動之用，利用自耦變壓器降壓的方法以改善當電動機起動時對電網的影響。

一、起動性能

自藕減壓啟動柜起動電動機時，電源進線的起動電流不超過電動機額定電流的3～4倍，其最大起動時間為2分鐘（包括一次或連續數次起動時間的總和），若連續起動時間98總和已達2分鐘，則起動的冷卻時間應不少于4小時才能再次起動，因此本產品僅作長時間歇起動之用，不適宜在頻繁操作條件下使用。

二、產品結構

自藕減壓啟動柜為箱式防護結構，有自耦變壓器、交流接觸器、智能數顯電機保護器(時間繼電器、時間繼電器)等元件組成，對于75千瓦及以下的產品，系采用自動控制方式，80千瓦及以上的產品，具有手動自動兩種控制方式，由轉換開關進行切換，智能數顯電機保護器在0～240秒內可以自動調節控制起動時間，自耦變壓器備有額定電壓60％（65％）及80％二組抽頭，出廠時接在60％（65％）抽頭上，如果用戶需要用較大的起動轉矩，可接在80％抽頭上，并有過載、斷相及失壓保護。

三、技術規格

1、起動箱電動機保護器和熱繼電器電流整定值：75KW及以下者，保護器的整定電流等于或稍大于電動機的額定電流，但不得大于電機整定電流的1.05倍。

2、115KW以上者，整定電流等于電動機額定電流乘以控制箱內電流互感器的變比。

注1：從起動切換至運轉必須待電動機接近額定轉速時進行，否則容易損壞接觸器，對輸電網也不利。

注2：在運行過程中，如果電機保護器、熱繼電器發生動作，此時應仔細地檢查電機是否過載、斷相，直至派出故障后方能繼續工作。

【適用范圍】

泵（消防、供水、污水處理、油等） 風扇 鼓風機 擠壓機 離心機 攪拌機

輸送機 球磨機 推進器 錨泊絞車 艙底污水泵 制冷壓縮機 粉碎機 軋機

壓縮機（螺旋式、柱塞式、離心式、渦輪式等）
