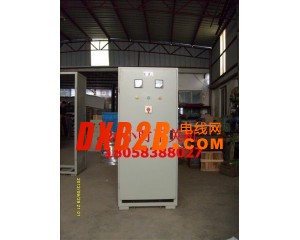

220千瓦自耦減壓起動柜

自耦減壓起動柜適用于城市高 層建筑、辦公樓宇等配套的雙電源、消防泵系統、自動噴灑系統、生活給水系統、排水系統的系列新產品。本系列產品適用于頻率為50Hz(或60Hz），電壓為380V（或660V），功率為11~315KW的三相鼠籠型感應電動機 作全電壓減壓或降壓起動，及與之相匹配的電源供電箱。對電動機具有過載、斷相、短路等保護，對自耦變壓器裝有起動時間的過載保護。 本系列產品的性能符合 IEC294-4. JB/DQ6178-86的有關規定。

二、產品結構自藕減壓啟動柜為箱式防護結構，有自耦變壓器、交流接觸器、智能數顯電機保護器（時間繼電器、時間繼電器）等元件組成，對于75千瓦及以下的產品，系采用自動控制方式，80千瓦及以上的產品，具有手動自動兩種控制方式，由轉換開關進行切換，智能數顯電機保護器在0～240秒內可以自動調節控制起動時間，自耦變壓器備有額定電壓60％（65％）及80％二組抽頭，出廠時接在60％（65％）抽頭上，如果用戶需要用較大的起動轉矩，可接在80％抽頭上，并有過載、斷相及失壓保護技術規格 1、起動箱電動機保護器和熱繼電器電流整定值：75KW及以下者，保護器的整定電流等于或稍大于電動機的額定電流，但不得大于電機整定電流的1.05倍。 2、115KW以上者，整定電流等于電動機額

定電流乘以控制箱內電流互感器的變比。



220千瓦自耦減壓起動柜

自耦變壓器備用額定電壓65%及80%兩咱接頭，出廠時一律接在65%接頭上，80%接頭如備用。





注：自動操作時，操作人員必須嚴格監視起動箱的工作情況，在規定時間內，本產品是否已經切換，綠燈亮即表時已經切換，此時操作人員方能離開起動箱；否則，如有故障極易造成變壓器燒壞。

安裝和使用（1）、海拔高度不超過2000米；（2）、周圍介質溫度不高于+40℃，不低于-10℃；

（3）、空氣相對濕度不大于85％；

（4）、震幅不大于0.5毫米，頻率不大于每分鐘600次的震動；

（5）、于垂直面的傾斜度不超過5度；

（6）、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

（7）、本產品接線圖 詳見說明書

（8）、在安裝完畢使用前，必需按接線原理圖復核接線是否正確，按電動機實際起動時間的要求調整時間繼電器的動作時間，按電動機的額定工作電流，調整電動機保護器或熱繼電器的動作電流，然后進行動作試驗。

 220千瓦自耦減壓起動柜
