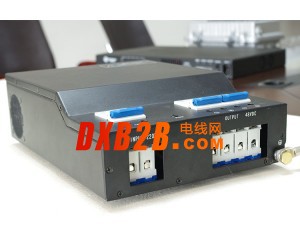

室內型直流遠供電源遠端單機版是一款室內型通信電源，采用交直流雙模輸入，輸入電壓220~380VDC\180~265VAC，輸出電壓-54VDC，功率為1000W。整機體積小，重量輕，安裝方便。 （壁掛式）



室內型直流遠端單機版

=== 基本參數 ===

產品型號：TELCOM-I-AD(A1000D)

規格結構： 260222x99mm

輸入?yún)?shù)： 220-380vdc 180~265vac

輸出參數： 54vdc

功率參數： 1000W

TELCOM-I-AD（Z1000E）通信電源是一種可將交流220V的電壓轉換為直流54V，適用于直流54V供電的設備，如電子程控交換機、微波設備、光纖通信設備等設計的高效率、高性能、高可靠的通信電源。TELCOM-I-AD（Z1000E）通信電源采用國際最先進的PWM技術和最穩定可靠的電路拓?fù)浣Y(jié)構。TELCOM-I-AD（Z1000E）通信電源整機具有體積小、重量輕、效率高、工作溫度范圍寬、抗干擾能力強、電網適應力強、動態響應快、穩定度高、雜音紋波小保護功能強等特點。



　　TELCOM-I-AD（Z1000E）通信電源產品還應用于數控機床、數據處理等設備。亦可作為蓄電池的充電設備， 并自動對蓄電池進行保護（如需加浮充電路需另加說明）。



主要特點



1. 輸入電壓/電流：AC 220V/7－13A；

2. 輸出電壓/電流：DC 53.5V/20A；

3. 穩壓精度高 ；

4. 輸出雜音紋波小；

5. 保護功能強 ；

6. 輸出功率限制保護；

7. 過流、短路保護 ；

8. 輸入過壓、欠壓保護；

9. 輸出過壓保護 ；

10.溫度過高保護 ；

11. 智能風扇控制；

12.效率高、體積小、重量輕；





產品主要技術指標



1.產品主要技術規格

輸出功率 輸入電壓范圍 輸出額定電壓 輸出電壓范圍 輸出電流

1000W 90--264VAC 53.5VDC 53.5V±5% 0～20A



2.輸入特性

序號 項 目 技術要求 單位 備 注

1 輸入電壓范圍 90-264 VAC

2 輸入額定電壓 100-240 VAC

3 輸入電壓頻率 47-63 Hz

4 輸入電流范圍 7-13 A



3.輸出特性

序號 項 目 技術要求 單位 備 注

1 額定輸出功率 1000 W

2 額定輸出電壓 53.5 VDC

3 輸出電壓范圍 51.3-56.7 VDC

4 輸出電流范圍 0～20 A

5 電壓調整率 ≤1 % Vin=176～286VAC

6 負載調整率 ≤1 % 10%～90%負載變化

7 輸出雜波噪音 ≤200 mV

6 輸出效率 ≥90 % 額定輸入，輸出

7 絕緣強度 輸入 — 機殼（地） 1500 VAC

輸入 — 輸出 1500 VAC

輸出 — 機殼（地） 500 VAC



4.保護特性

序 號 項 目 技術要求 單位 備 注

1 輸入低壓保護點 ≤90V VAC

2 輸入過壓保護點 ≥280V VAC

3 輸出過流保護 20.5-22.5A A

4 過溫保護 85±5 ℃

5 過溫保護回差 回差不小于5℃ ℃

6 短路保護 有

7 輸出過壓保護 ≥58V VDC



其它特性

①指示燈：正常工作時綠色，輸出不正常及各種故障保護時紅色。

②散熱方式：風冷式。

③安裝方式：掛墻式。

④接地方式：通過外殼、前面板、緊固螺釘與一體化機箱良好導電接觸。



環境條件



序 號 項 目 技術要求 單位 備 注:

1 工作溫度 -20—+55℃ ℃

2 儲存溫度 -40—+85℃ ℃

3 相對濕度 ≤95% %

4 海拔高度 0-2000 m
