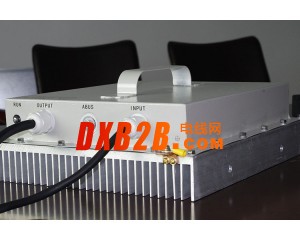

室外型直流遠供電源遠端是一款室外型遠端電源適配器，輸入為220~380VDC，輸出為54VDC，功率為40~1500W。整機體積小、重量輕，散熱，抗干擾能力強，便于各種場景的安裝。工作溫度-40℃—70℃。外殼防護等級為IP65。適應各種極端環境。設備具備輸入防反接功能以及輸出過壓、短路、過流、輸入過欠壓等保護功能。并具備干接點告警。



室外型直流遠供電源遠端

=== 基本參數 ===

產品型號：TELSUN-VI-YD(TP049)

規格結構： 266x146X92mm

輸入?yún)?shù)： 220~380VDC

輸出參數： 54VDC

功率參數： 40~1500W

TELSUN-Ⅵ型直流遠供電源（又稱電源拉遠），是通訊設備遠程供電的系列產品之一，是DC/DC或AC/DC大功率通信電源設備，是專為解決各種通信設備供電難而研發生產的高效、安全、無接入干擾的新型電源產品。



TELSUN-Ⅵ型直流遠供電源從根本上解決了因通信設備分散、市電接入困難、市電停電或不穩、人為因素停電等對通信暢通造成的影響。使得通信設備的安裝、選址更方便，通信設備的運行更可靠，將通信設備的維護工作量降到最低。與傳統的UPS設備相比，它具有安全性更高，沒有蓄電池容量、壽命、充放電和持續供電時間的限制，也不需要傳統UPS的定期巡檢、定期對電池進行充、放電的繁瑣工作以及不適應惡劣環境的影響，因此大大降低了維護成本，極大地提高了設備通信的可靠性。



TELSUN-Ⅵ型直流遠供電源是一種電源獨立的遠供系統，由局端機TYJ和遠端機TYY共同組成。是將信源機房的穩定電源DC－48V或AC220V經局端機TYJ升壓、隔離、保護處理后，成為懸浮的直流高電壓，通過光電復合電纜、通信線纜或電力電纜供電給遠端機TYY隔離、保護處理后（通過選用不同輸出的遠端機TYY），再接入遠處的通訊設備，為通訊設備供電。



1.2  應用范圍

TELSUN-Ⅵ型直流遠供電源可以應用于：數字/模擬光纖直放站、干放、射頻拉遠（GRU與RRU）、邊際站、微蜂窩、小宏基站、EPON、城市安防、無線局域網、無線AP、小靈通基站、ADSL等通訊設備的遠程供電，切實為這些通信設備供給的穩定電源。



1.3  產品型號

大功率遠供電源系列

①TELSUN表示遠供電源

②表示第幾代機型（如I、Ⅱ、Ⅲ…..）

③表示機型大類特性描述（用中文名頭個字母縮寫代替）

字母 YD YM YX YJ YF YN PD PSE

注解 室外型遠端 遠端功率模塊 模塊化遠端機箱 遠端監控模塊 遠端防雷模塊 室內型遠端 POE電源分離器 POE電源供電器

字母 JD JM JX JJ JF PF F

注解 局端 局端功率模塊 模塊化局端機箱 局端監控模塊 局端防雷模塊 電源分配器 通用防雷器

⑤表示輸出功率

④、⑥分別表示輸入、輸出電壓參照附表1中對應的字母值代替：

⑦表示版本號取值為1－99，版本變換時按順序遞增一位。

注：當輸入輸出為多種電壓可選時使用分隔符“/”隔開，含義是“或”。

當輸入或輸出電壓為連續電壓時使用“～”將起止電壓隔開，含義是“連續”。





二  直流遠供電源遠端機技術參數



TELSUN-Ⅵ-YD(H～L800E)具備完善的保護功能，故障時可以自動與輸入線路隔離，發生任何保護情況時，使用一個干節點輸出故障告警信號（干接點開路為正常，短路為告警，無電源輸入時為短路狀態）。所有保護功能在故障消失后均可自動恢復。



輸入?yún)?shù) TELSUN-Ⅵ-YD(H～L800E)

輸入電壓 DC 220V～380V

轉換效率 ≥ 92%

輸出參數

輸出電壓 DC 54V ±2%

輸出功率 單機 800 W

并機使用 1600 W

最小負載 0.75 A

保護功能

輸入過壓保護 DC 395V～415V

輸入欠壓保護 DC 190V～210V

輸出過流保護 16.0 A～18.0 A

輸出過壓保護 58～61VDC

輸出短路保護 有

故障隔離 當遠端機內部發生輸入過流或短路時，把遠端機與輸入電源進行隔離，避免影響其他并聯的遠端機

防雷等級 輸入端：20 KA（8/20us）輸出端：10 KA（8/20us）

環境條件

工作溫度 －40℃～65℃

儲存溫度 －40℃～85℃

相對濕度 ＜ 95%（無凝結）

海拔高度 3000 m以下

冷卻方式 自然風冷

防護等級 IP65



注：該系列一般不配置干接點報警輸出線及并機功能，如果需要，用戶需在訂購時說明。
