一體化電源柜是一款壁掛式一體化電源 ，輸入電壓180~265VAC，交直流雙模輸出（220VAC/54VDC），功率為220VAC/1KVA、220VAV/2KVA、48VDC/10A，48VDC/20A。設備具有體積小、占地面積少，安裝方便，備電時間長（電池可根據用戶要求配置）等優點。

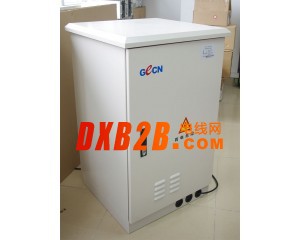

一體化電源柜

=== 基本參數 ===

產品型號：TELSUN-I-PBG(Z1000Z)

規格結構： 550240700mm

輸入參數： 180-265VAC

輸出參數： 220VAC / 48VDC

功率參數： 220VAC / 1KVA,220VAC / 2KVA,48VDC / 10A,48VDC / 20A



室分通信電源系統是為通信機架提供交流220V和直流-48V電源的分配系統。電源系統由機柜、UPS后備電源、開關電源和操作面板組成，為保證通信不間斷，機內電源系統由在線UPS、開關電源及維修旁路開關組成，交流輸出分3組，每組有單個斷路器控制。



室分電源系統均設有聲光告警和干結點告警功能。



機柜結構尺寸

寬× 深×高=550mm×300mm× 650mm



表面涂復：國際灰，淺灰色?；蛴脩粜枰膰娖渌伾?箱體為全封閉式板金結構，堅固可靠，箱體前門和側面開有百頁窗，頂部裝有二個散熱風扇，外觀簡潔、美觀， 能保證箱體內電氣元件的充分散熱。配電柜底部配有進出線孔，可滿足集中式和分散式進出線，箱內進出線電纜布放均在箱體側面，箱體側面裝有固定進出線的支架，方便使用部門安裝、維護。



電氣參數



型號 TELSUN-I-PBG(Z1000Z)

額定容量 1000VA/700W

輸入規格

額定電壓 220Vac/40-60Hz

輸入電壓范圍 175-295Vac

輸出規格

輸出電壓 220Vac±5%/50Hz

輸出分路 10A*3路斷路器

電池規格

標稱電壓 48V

電池容量 40AH

電池類型 磷酸鐵鋰電池

物理特性

尺寸 (W*D*H)mm 550*300*650







工作條件

工作條件 備注

溫度 不要在灰塵過多或溫度和濕度超出規

定的地方使用 UPS。

確保 UPS 前后通風處沒有堵塞。

運行 -20°C至 55°C

存儲 -40°至 70°C

最高海拔

運行 ≤2000m

存儲 ≤15000m

濕度 相對濕度 0 至 95%



工作原理

室分電源系統由逆變電源模塊+開關電源模塊+電池組+C級防雷單元組成。

開關電源模塊是由市電轉為輸出直流48V，供給逆變電源及給電池充電，通過逆變電源轉為交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電。



室分電源分支電路分配：

交流輸出采用3路10A斷路器連接，總輸出零線接線端預留有3個接線孔位。3路輸出火線互不連接，各有獨立的斷路器連接。

電池接入獨立采用一個63A斷路器接線，方便用戶更換自己電池組。

保護地排使用一個銅排。



為保證通信機供電不間斷，備有一個維修旁路開關，與電源設備交流輸入通過斷路器隔離，將維修旁路開關打到市電狀態，通信設備交流采用市電供給。



告警系統

室分電源系統設備設有告警系統，，當電源設備出故障，相應設備指示燈會顯示，另外可通過干結點連接線判斷故障點。
