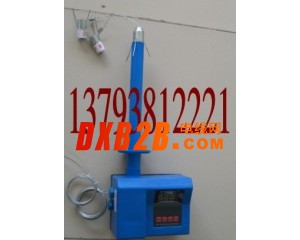

（數顯）頂板離層儀——銷售熱線：0538-2137117，13793812221

（數顯）頂板離層儀（以下簡稱“傳感器”）是對煤礦井下巷道頂板位移變化量進行自動測量并顯示的集微電腦技術與計算機技術于一體的自動化監測設備。主要用于煤礦井下巷道離層量的自動測量并顯示。

（數顯）頂板離層儀 技術參數


電 源 DC6V 50mA
       顯 示 LED四位數碼管顯示
       量 程 (0～150) mm,分辨率：0.1 mm
       誤 差 ≤±3.0 mm
       通 訊 紅外傳輸 940nm
       重 量 2.0kg
       尺 寸 主機：226×198×73mm


      （數顯）頂板離層儀工作原理


 將頂板的離層量通過齒輪傳動裝置帶動電位器轉動,將位移量轉換為模擬量信號,再通過信號處理將信號轉換為標準信號.


      （數顯）頂板離層儀安裝及使用說明

 通過專用工具將錨桿（錨索）置于待測圍巖之中，鎖定端連接測力計，將數據通過線纜輸出，與配套設備連接。
