頂板離層儀安裝及使用規定

一、頂板離層儀的原理

頂板離層指示儀是將頂板孔內多個固定裝置隨巖層變化的值通過測量鋼絲繩反映到設在頂板表面的測讀數裝置上，通過頂板不同層位的位移差，判斷出巷道頂板的穩定性和錨桿的支護效果。

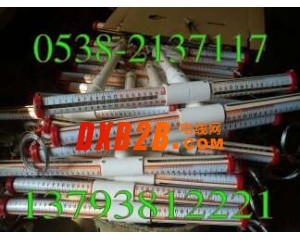

二、頂板離層儀結構

頂板離層儀由孔內固定器、測量鋼絲、孔內盤和測讀數裝置四部分組成：

（1）孔內固定器采用彈簧抓爪式結構；

（2）測量鋼絲由柔軟彈性小的多股細鋼絲聯接內固定器與測讀數裝置；

（3）測讀數裝置由兩個帶有刻度標志的半圓鋼條組成；

（4）孔口盤由塑料圓盤和塑料管組成，圓盤作用是導泄孔內水，圓管是讀數裝置的基準點。

三、頂板離層儀的安裝

為了準確反映頂板變化情況，離層儀要緊跟工作面迎頭安裝，在安裝后工作面10米內的離層儀要每班進行觀測記錄

安裝步驟：

（1）用錨桿鉆機∮26mm鉆頭打7m—8m深的孔；

（2）深部基點：用安裝桿將深部基點錨固器推入孔中，直至孔底，抽出安裝桿后，手拉一下鋼絲繩，確認錨固器已卡住，深部基應固定頂板以上7m—8m處；

淺部基點：用安裝桿推入淺部基點錨固器至2.3米處，抽出安裝桿后用手拉一下鋼絲繩，確認錨固器已固定住；

（3）對準刻度：將粗讀數筒和孔口套管下邊緣對齊，將其繩卡卡死，并截去多余鋼繩：將細讀數筒與粗讀數筒下邊緣對齊，將其繩卡卡死，并截去多余鋼繩，為方便統一，細筒和粗筒的基讀數值都設置在10mm處。

三、頂板離層儀的使用規定

（1）巷道每隔5m-10m安設一個頂板離層指示儀；離層指示儀安裝位置距迎頭不得超過1.5m,否則無法捕捉頂板離層的全過程；

（2）鋼繩應事先盤好，推入錨固器時逐圈展開，以防糾纏打結；

（3）淺部基點錨固器一定要準確定位，為此可提前在安裝桿上做好標記；

（4）安裝后，兩個刻度墜均應處于自由懸垂狀態，不得有任何卡阻現象；

（5）施工區隊要將頂板離層指示儀的設置、安裝、顯示標志牌的掛設納入巷道施工的責任制。如巷道每隔5m—10m設1個頂板離層指示儀，遇斷層間距取最小值為5m；

（6）在錨桿巷道施工中，如發現某處頂板有較明顯變化和頂板離層值較大時，及時停止巷道掘進，對該處采取加打錨索加強支護。
