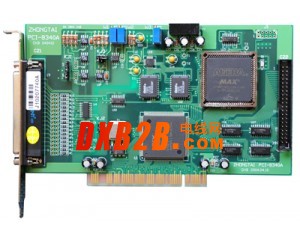

PCI采集卡

 AD采集卡

A/D：12bit 200K 16CH（單）/8CH（雙）

輸入范圍：0-10V、0-5V、±5V

程控頻率：1/5/10/50/100/200K/單步觸發/

外部TTL信號、時鐘同步觸發

8KFIFO半滿、非空查詢半滿中斷

DI：16CH（TTL）/ DO：16CH（TTL）

特性：

2.1模入部分( 標*為出廠標準狀態，下同 )

2.1.1輸入通道數：?jiǎn)味?6路 *；雙端8路

2.1.2輸入信號范圍：0～10V*，±5V,0～5V

2.1.3輸入阻抗：≥10MΩ

2.1.4輸入通道選擇方式：?jiǎn)瓮ǖ莱绦蛑付?多通道自動掃描

2.1.5 A/D轉換分辯率：12位

2.1.6 A/D采樣程控頻率：1KHz/5KHz/10KHz/50KHz/100KHz/200KHz

2.1.7 A/D啟動方式：程控頻率觸發/程控單步觸發/外部TTL信號觸發/外部時鐘同步觸發

2.1.8 A／D轉換非線性誤差：±1LSB

2.1.9 A／D轉換輸出碼制：?jiǎn)螛O性原碼*／雙極性偏移碼

2.1.10FIFO存儲器容量：8K×16bit（全滿）/4K×16bit（半滿）

2.1.11數據讀取識別方式：FIFO半滿查詢/FIFO非空查詢/FIFO半滿中斷

2.1.12系統綜合誤差：≤0.1％F.S

2.2 開關量部分

2.2.1輸入路數：16路TTL電平

2.2.2輸出路數：16路TTL電平

2.3 電源功耗： +5V(±10％)≤500mA

2.4環境要求： 工作溫度：10℃～40℃

             相對濕度： 40％～80％

             存貯溫度：-55℃～+85℃

2.5 外型尺寸：( 不含檔板 )

長×高＝175.0mm×106.7mm  (6.89英寸×4.2英寸)
