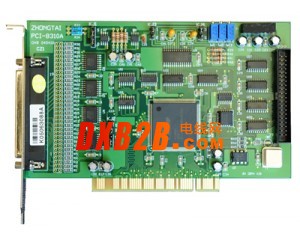

PCI總線數據采集卡

AD采集卡

A/D：12bit 100K

通道：32CH（單）/ 16CH（雙）

輸入范圍：0～10V、±5V、±10V

輸入阻抗：≥10MΩ

啟動方式：程序啟動

DI：16CH（TTL）/ DO：16CH（TTL）

特性：

2.1    模入部分(標*為出廠標準狀態，下同)

2.1.1 輸入通道數：單端32路*；雙端16路

2.1.2      輸入信號范圍：0V～10V*；－5V～＋5V； -10V～＋10V

2.1.3      輸入阻抗：≥10MΩ

2.1.4      A／D轉換分辨率：12位

2.1.5      A／D轉換速率：10μS

2.1.6      A／D啟動方式：程序啟動

2.1.7      A／D轉換非線性誤差：±1LSB

2.1.8      A／D轉換輸出碼制：單極性原碼*／雙極性偏移碼

2.1.9      系統綜合誤差：≤0.1％ F.S

2.2             開關量部分

2.2.1      輸入路數：16路TTL電平

2.2.2 輸出路數：16路TTL電平

2.3   電源功耗：＋5V(±10％) ≤500mA

2.4   環境要求：工作溫度： 10℃～40℃

相對濕度： 40％～80％

存貯溫度：-55℃～＋85℃

2.5    外型尺寸(不含檔板)：

長×高＝164.8mm×106.7mm  ( 6.5英寸×4.2英寸)
