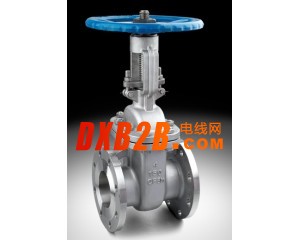

Z41W美標閘閥供應電話

點擊圖片查看原圖

品牌：	瑞通
型號：	Z41W
規格：	美標
材質：	不銹鋼
單價：	面議
起訂：	1 閘閥
供貨總量：	1000 閘閥
發貨期限：	自買家付款之日起 15 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2015-06-08 14:51
瀏覽次數：	52

公司基本資料信息

產品詳細說明

美標閘閥

閥門承壓件采用精密鑄造工藝澆鑄，表面質量手輪采用可鍛鑄鐵鑄造，造型配合手柄，適當增加摩擦力，方便開啟。并示有明顯的“開”、“關”標志。閥桿螺母采用高鎳球鐵，“T”形螺紋與閥桿配合傳遞力矩。填料壓蓋和壓套分體設計，保證閥桿的同心度。合理的填料函設計，確保閥門沒有外漏，符合環保要求。閥桿頭部整體鍛造，與閥瓣通過“T”型槽連接，保證強度。閥蓋設有上密封圈，符合美國石油協會API標準。DN250以下的鑄件為精密鑄造，每批鑄件都有爐號標識，便于跟蹤。閥門的中法蘭連接螺栓采用雙頭螺栓，方便維修、拆卸。閥蓋上設有油杯，可定期補充固體潤滑油，保持輕松啟閉。

1.設計制造按APISTD.600
2.結構長度按ANSI B16.10 .
3.法蘭型式及尺寸:150/300/600Lb安ANSI B16.5 JIS 10K.20k按JIS B2212～B2214
4.閥門檢查和試驗按APL STD.598
美標閘閥試驗壓力及主要性能規范

類別			MPa	Psl		適用溫度		適用介質
強度試驗			3.0	450		≤200℃		NITRLC ACID
								硝酸類
高壓密封試驗（水）			2.2	314				ACETIC ACID
								醋酸類
								NITRLC ACID
								硝酸類
低壓密封試驗(空氣)			5～7Bar					ACETIC ACID
								醋酸類
主要零件材質 零件名稱	CF8系列	CF3系列			CF8M系列		CF3M系列		WCB系列
閥門/閥蓋	CF8	CF3			CF8M		CF3M		WCB
閘板	CF8	CF3			CF8M		CF3M		WCB
閥桿	F304	F304L			F316		F316L		ICr13
填料	PTFE編織	PTFE編織			PTFE編織		PTFE編織		石墨Graphite
墊片	PTFE+304	PTFE+304L			PTFE+316		PTFE+316L		石墨+304 Graphite+304
壓蓋	CF8	CF3			CF8M		CF3M		WCB
填料壓環	304	304L			316		316L		1CR13
螺栓	A193-B8	A193-B8			A193-B8M		A193-B8M		35CrMoA
螺母	A194-8M	A194-8M			A194-8		A194-8		45

美標閘閥150Lb、10K主要連接尺寸及重量

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24＇
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	mm	188	202	225	252	277	323	347	383	457	632	762	895	895	1085	1295	1435	1626	1829	2175
W	mm	90	90	100	100	140	200	250	250	300	300	350	350	400	500	600	600	650	650	700
