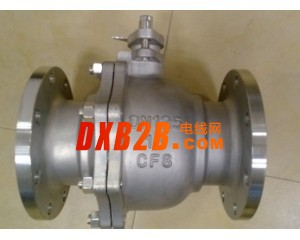

Q41F國標法法蘭球閥

點擊圖片查看原圖

品牌：	瑞通
型號：	Q41F
規格：	國標
連接：	法蘭
單價：	面議
起訂：	1 只
供貨總量：	1000 只
發貨期限：	自買家付款之日起 5 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2015-06-27 16:28
瀏覽次數：	107

公司基本資料信息

產品詳細說明

1．材質有:鑄鋼（A216，WCB，A105；不銹鋼（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低溫剛，鉻鉬鋼等
2．規格：DN15~DN800
3．標準：GB-HG國標
4．壓力：1.0MPa-10.0MPA
5．連接:法蘭
6．品牌：溫州瑞通
7．工作溫度：碳鋼-29℃～425℃；不銹鋼-40℃～550℃；低溫剛-46℃～350℃，鉻鉬鋼-29℃～550℃
8．類型：直通式
9.介質：水，油品，蒸汽-碳鋼+Stellite/鉻鉬鋼；硝酸，醋酸類等-不銹鋼；丙烷，乙烯等-低溫剛；
10.外型：重型/中型
11.型號：Q41F-16P，Q41F-25P，Q41F-40P，Q41F-64P，Q41F-100P，Q41F-16R，Q41F-25R，Q41F-40R，Q41F-64R，Q41F-100R，Q41F-16PL，Q41F-16RL
Q41F-16C，Q41F-25C，Q41F-40C，Q41F-64C，Q41F-100C
12.密封：PTFE，PPL，硬密封
產品特征
公稱壓力：1.6~6.4Mpa
適用溫度范圍：≤ 150℃
適用介質：硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
主要零件材質

零件名稱	ZG0cr18Ni9 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1C0r17Ni14M02 316 CF8M	ZG00Cr17Ni14M02 316L CF3M	WCB
閥體/閥蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9M02	00Cr18Ni10M02	WCB
球體	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9M02	00Cr18Ni10M02	1Cr13
悶桿	0Cr1SNi9	00Cr18Ni10	0Cr18Ni9M02	00Cr18Ni10M02	1Cr13
閥座	0Cr18Ni9	00Cr18Ni10	0r17Ni14M02	00Cr18Ni10M02	1Cr13
填料/墊片	PTFE	PTFE	PTFE	PTFE	PTFE
螺栓	不銹鋼				35GrM0A
螺母	不銹鋼				45
手柄	鑄鋼

主要連接尺寸

型號	公稱通徑	尺寸(mm)
型號	公稱通徑	L	D	D1	D2	D0	b-f	z-φd	W
Q41F- 1.6MPa	15	130	95	65	45		142	414	115
	20	140	105	75	55		142	414	130
	25	150	115	85	65		142	414	150
	32	165	135	100	78		162	418	190
	40	180	145	110	85		163	418	230
	50	200	160	125	100		163	418	240
	65	220	180	145	120		183	418	280
	80	250	195	160	135		203	818	310
	100	280	215	180	155		203	818	330
	125	320	245	210	185		223	818	600
	150	360	280	240	210		243	823	800
	200	400	335	295	265		263	1223	1000
	250	450	425	355	320		303	12.25	1200
