分線盒是工業連接器的一個種類。分線盒是將接入的一條電源或者數據通過分流轉換，可以輸出多條電流或數據信號的設備。那么，一般我們所說的M8、M12分線盒指的就是線路插口為M8或者M12規格的分線盒。它與普通插座的不同之處在于，普通插座的電源輸出只有正負兩級，或者再有一條地線，而工業用的分線盒，電源輸出是針狀 I/O 端口的。
M12分線盒

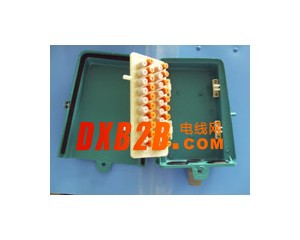

分線盒的型式規格
1.型式
按其接續方式不同可分為壓接式和卡接式兩大類。按其安裝方式不同可分為掛式和嵌式兩種。
2.規格
分線盒產品按其容量可分為5、10、20、30、50、100回線等規格。
分線盒的使用環境
（1）室外分線盒使用環境
環境溫度：－55～+55℃；
相對濕度：<95%
大氣壓力：70～106kPa
（2）室內分線盒使用環境
環境溫度：－25～+40℃；
相對濕度：<95%
大氣壓力：70～106kPa
分線盒的性能要求
分線盒的電氣性能
（1）絕緣電阻
①在試驗的標準大氣條件下，任意兩端之間及任一端子與金屬盒體之間的絕緣電阻不應小于5×104MΩ。
②在條件試驗后，任意兩端之間及任一端子與金屬盒體之間的絕緣電阻不應小于5×103MΩ。
（2）分線盒的接觸電阻
①在試驗的標準大氣條件下，導線與接線端子之間的接觸電阻不應大于5×10－3Ω。
②在條件試驗后，導線與接線端子之間的接觸電阻的增值不應大于3×10－3Ω。
（3）抗電強度
①在試驗的標準大氣條件下，任意兩端子之間及任一端子與金屬盒體之間承受AC有效值500V時，1min內應無擊穿和飛弧現象。
②在條件試驗后，任意兩端子之間及任一端子與金屬盒體之間承受AC有效值500V時，30s內應無擊穿和飛弧現象。
科迎法公司研制生產的：M8 傳感器連接器用的多端口輸入/輸出
接線盒。代替傳統的中繼端子，現有八口座型產品，并實現批量化生產。可以按用戶要
求定制4 口、6 口、12 口、16 口型產品，產品技術沒有任何障礙，只要有一定的數量就
可以直接投入生產。并可實現雙通道、其它技術要求方案的產品開發。
8 口座分線盒產品內部線路結構分NPN、PNP 兩種Common 類型，LED 指示燈方便
確認IO 狀態。配線作業簡單，配線工程時間縮短，有效避免配錯線，維護時間短，降低
配線成本，節省空間，簡化設計。
8 口座分線盒采用M8 三孔式插座，PUR 或PVC 電纜引出，外皮黑色、黃色、灰色
等可選，環保材料預制方式，防護性能IP67，插座可選配金屬防塵帽。
分線盒的機械物理性能
（1）室內分線盒盒體及各式接續器件的塑料主體應采用阻燃材料制造。
（2）盒蓋開啟靈活，開啟角不應小于1000，以保證不影響接續操作。
（3）掛式分線盒的安裝腳應具有足夠的抗沖擊強度。
（4）盒蓋處于關閉狀態時，其密封性能應符合GB2408中規定的IP43的要求。
（5）接線端子的焊接部位掛錫應均勻，其長度不應小于5mm。
（6）接續好的接線端子與導線的拉脫力應符合表7-6的要求。
導線線徑（mm） 最小拉脫力（N）導線線徑（mm） 最小拉脫力（N）
0.4 24 0.8 96
0.5 38 1.2 120
0.6 52
分線盒的安裝
1.各種室外分線盒的安裝
（1）分線盒在水泥桿上安裝（采用金屬背架）如圖1所示。
（2）墻式室外分線盒的安裝如圖2所示。
2.室內分線設備的安裝
（1）墻式室內分線盒的安裝
①安裝在走道墻面的分線盒，其安裝高度在畫鏡線上方或盒底部距地坪2500mm。
②安裝在室內墻壁的分線盒，可安裝在踢腳線的上方，盒底距踢腳線50mm。
③安裝在電纜上升房內的分線盒，應采取豎裝，其下部距地坪1500mm。
④墻式室內分線盒安裝采用鉛榫、木螺絲。
3.壁龕式分線箱安裝分為箱體安裝和箱內接續部件安裝兩部分。
① 箱體安裝由房屋建筑施工部門按設計要求進行。
② 箱體下沿離地坪1000～1300mm，箱邊距墻角≥1000mm。
③ 進入箱內的電纜管，用戶線長度不得大于15mm。管口倒鈍并鉸牙，再用螺母將管子與箱體連接
④ 箱內接續部件安裝包括穿線板、模板安裝，模塊宜安裝在箱內居中位置。
產品組成
一般來說，一個分線盒由以下幾個部分組成：
1. 電源接入口。分線盒是為了把一條電源信號轉換為多條輸出，所以首要條件是能夠接入一條電源。
2. 電纜線。此電纜線的插頭為一般的電源插頭，用來連接外部電源。
3.輸出端口。用來輸出電源，其他需要電源的設備插在此端口上。
4. LED指示燈。用來標識電源是否接通。
5. 外殼。根據不同工業應用的需要材料也可能不相同。比如要求防爆、防水等性能。
產品規格
分線盒的規格在一定范圍內是可選的。可根據自己的需要進行定制。
·電源接入口風格：可選擇在分線盒頂部或側邊。
·電纜線規格：PUR電纜（標準），M8插頭，M12插頭，M16的連接器，M12插頭，M23插頭
·電纜線長度：一般為5米到10米，有特殊需求也可自定義長度。
·端口數量：一般是成對出現的，比如4端口，6端口，8端口，10端口
·輸出線路配置：5針/ 3線接口，5針/ 4線接，5針/ 5線連接器，3針單一I/O端口，4針雙I/O端口
·外殼：標準外殼，防爆外殼。
