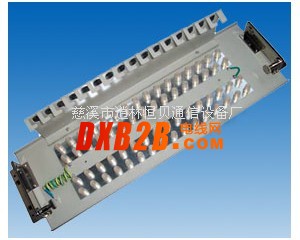

數字配線架又稱高頻配線架，以系統為單位，有8系統，10系統，16系統，20系統等，在數字通信中越來越有優越性，它能使數字通信設備的數字碼流的連接成為一個整體，從速率2 Mb/s～155 Mb/s信號的輸入、輸出都可終接在DDF架上，這為配線、調線、轉接、擴容都帶來很大的靈活性和方便性。

摘要本實用新型的一種數字配線架，其用于通訊設備間的信號配線和轉接，包括至少一配線子架模塊，以及一交叉連接單元，位于該配線子架模塊上，該交叉連接單元至少包括一組多個多選一繼電器，該多個多選一繼電器的至少一接入端口并接在一起，并與一單片機電連接，通過該單片機選擇可導通的繼電器，進行選擇該配線子架模塊上的輸出端子與輸入端子之間的導通；所述并接的接入端口與該配線子架模塊上的一側端子電連接；所述多選一繼電器的單一端與所述配線子架模塊上的另一側對應端子電連接。本實用新型產品可以通過單片機對該DDF架中的交叉連接單元中進行交叉和環回控制操作，簡單易行，操作簡單，失誤率低。

主權項一種數字配線架，用于通訊設備間的信號配線和轉接，其包括至少一配線子架模塊，其特征在于，所述數字配線架還包括一交叉連接單元，位于該配線子架模塊上，所述交叉連接單元的兩個端口分別與所述配線子架模塊上的兩側端子電連接，選擇該配線子架模塊上的輸出端子與輸入端子之間的導通。
