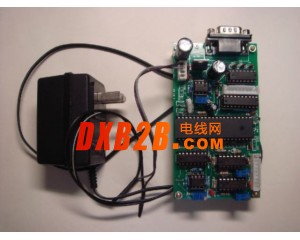

該RS232串口數據采集板AD模數轉換器可同時對外部輸入的8路模擬量(直流0－5V)進行精度為10位的模數轉換，轉換后的結果通過串口快速輸出。可用于現場溫度，濕度，液位等模擬量的采集，與本公司其他網絡控制板配合可用于工業現場控制等（可代開發設計整套工控系統）。輸出的數據幀固定由18個字節組成，幀格式具體如下（為方便觀看，各字節之間用逗號分開，實際數據楨中無此逗號）：

幀頭（固定為0x55），通道0轉換結果高位字節，通道0轉換結果低位字節，通道1轉換結果高位字節，通道1轉換結果低位字節，通道2轉換結果高位字節，通道2轉換結果低位字節，通道3轉換結果高位字節，通道3轉換結果低位字節，通道4轉換結果高位字節，通道4轉換結果低位字節，通道5轉換結果高位字節，通道5轉換結果低位字節，通道6轉換結果高位字節，通道6轉換結果低位字節，通道7轉換結果高位字節，通道7轉換結果低位字節，幀尾（固定為0xAA）。

每路A/D轉換后的數值計算公式：輸入電壓=[(高位字節*256+低位字節) / 1024]*5

例如數據幀：“55 01 B0 02 10 00 A0 00 60 03 80 00 10 00 10 00 10 AA”

則計算如下：

通道0輸入電壓=((0x01*256+0xB0)/1024)*5=2.109375V

通道1輸入電壓=((0x02*256+0x10)/1024)*5= 2.578125V

通道2輸入電壓=((0x00*256+0xA0)/1024)*5= 0.78125V

通道3輸入電壓=((0x00*256+0x60)/1024)*5= 0.46875V

通道4輸入電壓=((0x03*256+0x80)/1024)*5= 4.375V

通道5輸入電壓=((0x00*256+0x10)/1024)*5= 0.078125V

通道6輸入電壓=((0x00*256+0x10)/1024)*5= 0.078125V

通道7輸入電壓=((0x00*256+0x10)/1024)*5= 0.078125V
