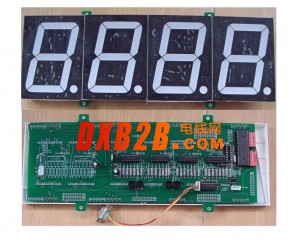

本大屏幕電子顯示屏內部采用10位分辨率的A/D轉換、顯示驅動專用芯片，可對外部傳感器輸入的0-5V（也可定做其他輸入電壓）直流模擬信號進行實時數據采集轉換，將轉換結果通過4位大尺寸數碼管（4英寸數碼管，每位數字寬90mm高122mm）作為顯示單元對外進行顯示。也可提供顯示單元套件，方便用戶嵌入到自己的產品上。顯示套件如圖所示。

本智能數顯表頭可用于工業現場，不需任何外部控制主機，即可對各種物理信號（溫度、壓力、重量、濕度、轉速等等）獨立進行數據采集和顯示。同時本板還可定做與上位機的通訊數據接口（如RS232、RS485、局域網絡接口等），上位機可通過這個接口實時讀取當前被采樣的物理量的值。

顯示內容和實際采樣值之間的比例可靈活設定。比如，把本大屏幕LED數碼管顯示屏和一個壓力傳感器連接，用于測量、顯示一個壓力信號時，壓力傳感器輸入壓力信號0-1000Kpa對應輸出0-5V，那么既可以設定數顯表頭直接顯示0-5V的之間的傳感器輸出的電壓值（數顯表頭自帶小數點），也可以設定為顯示0-1000之間實際壓力的值，這樣就能直觀顯示實際的物理量的值了。

上位機與大屏幕LED數碼管顯示屏之間可通過RS232(或RS485、局域網絡)進行各種通訊，來實現對大屏幕數顯表頭進行設定，同時也可以讀取數顯表頭當前模數轉換值。

通電后，先自檢，然后即開始自動測量、顯示外部輸入的物理量信號。
