執行標準：本產品按GB/T4989-94標準等效IEC584-3標準及企業標準Q/HWDL026-2005。
用途：熱電偶用補償導線、電纜的作用是用來延伸熱電偶的冷端，與測溫儀連接構成測溫系統，具有耐高溫、低溫、耐酸、堿，防腐，耐老化等優異性能，可浸入油水中長期使用，正常工作溫度-40-250℃。
產品代號及含義：
| 項目 |
代號 |
代號含義 |
項目 |
代號 |
代號含義 |
| 型號 |
SC |
配用S分度號熱電偶補償型補償導線 |
耐熱等級 |
70 |
最高使用溫度為70℃ |
| RC |
配用R分度號熱電偶補償型補償導線 |
105 |
最高使用溫度為105℃ |
| NC |
配用N分度號熱電偶補償型補償導線 |
200 |
最高使用溫度為200℃ |
| NX |
配用N分度號熱電偶補償型補償導線 |
250 |
最高使用溫度為250℃ |
KCA
KCB |
配用K分度號熱電偶補償型補償導線 |
絕緣材料 |
V |
聚氯乙烯PVC |
| KX |
配用R分度號熱電偶補償型補償導線 |
Y |
聚乙烯PE |
| EX |
配用E分度號熱電偶補償型補償導線 |
B |
聚丙烯PP |
| JX |
配用J分度號熱電偶補償型補償導線 |
F4 |
聚四氟乙烯Teflon |
| TX |
配用T分度號熱電偶補償型補償導線 |
F46 |
聚全氟乙丙烯FEP |
| 系列代號 |
ZR |
阻燃電纜 |
護套材料 |
V |
聚氯乙烯PVC |
| ia |
本安電纜 |
B |
玻璃纖維 |
| 使用分類 |
G |
一般用 |
F4 |
聚四氟乙烯 |
| H |
耐熱用 |
F46 |
聚全氟乙丙烯 |
| 精度等級 |
S |
精密級 |
屏蔽材料 |
P |
銅絲編織 |
| P1 |
鍍錫銅絲編織 |
| / |
普通級 |
P2 |
銅帶繞包 |
| P3 |
鋁/塑復合膜繞包 |
| 規格 |
- |
2×導體截面積（mm2 ） |
導體種類 |
R |
單股導體可省略 |
| - |
多股絞合導體 |
例：1.與K分度號熱電偶連接的延長型精密補償導線最高使用溫度105℃聚氯乙烯絕緣和護套，多股絞合導體，鍍錫銅線編織屏蔽。
導體標稱截面為1.5mm2,表示為：KX-Gs (105)-VVRP 2×1.5
2.與K分度號熱電偶連接的延長型耐熱精密級補償電纜聚全氟乙丙烯絕緣和護套，多股絞合導體，鍍錫銅線編織對屏加總屏，10個補償對絞合，導體標稱截面為1.5mm2
表示為 ： KX-HsF46PF46RP 10×2×1.5
結構尺寸
1.補償導線、補償電纜 參考外徑(mm)
| 類別 |
對數 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
| 1/0.80 |
7/0.30 |
1/1.13 |
7/0.43 |
1/0.38 |
7/0.52 |
1/1.78 |
19/0.41 |
| 一般用G |
1 |
8.0 |
8.5 |
9.0 |
9.5 |
10.0 |
10.5 |
11.0 |
11.0 |
| 2 |
20.0 |
20.5 |
20.5 |
21.0 |
23.0 |
23.0 |
26.0 |
26.5 |
| 3 |
20.5 |
21.0 |
22.0 |
22.5 |
2.0 |
25.0 |
27.0 |
28.5 |
| 4 |
21.0 |
21.5 |
23.5 |
24.5 |
26.5 |
27.0 |
29.5 |
30.5 |
| 5 |
23.0 |
24.5 |
25.5 |
26.5 |
28.5 |
29.5 |
31.5 |
33.0 |
| 7 |
25.0 |
26.5 |
27.5 |
28.5 |
31.0 |
32.0 |
35.0 |
35.5 |
| 8 |
26.0 |
28.0 |
29.5 |
31.0 |
33.5 |
34.5 |
38.0 |
38.5 |
| 9 |
28.0 |
29.5 |
32.0 |
33.5 |
35.5 |
37.0 |
40.5 |
41.5 |
| 10 |
30.0 |
31.0 |
34.0 |
35.5 |
38.0 |
39.5 |
43.5 |
44.5 |
| 12 |
31.0 |
32.5 |
35.0 |
37.0 |
39.5 |
41.5 |
45.0 |
46.5 |
| 耐熱用H |
1 |
6.0 |
6.2 |
6.7 |
7.1 |
7.3 |
7.7 |
8.4 |
8.9 |
| 2 |
13.5 |
14.0 |
16.5 |
17.0 |
18.5 |
19.0 |
20.5 |
22.0 |
| 3 |
14.5 |
15.0 |
17.5 |
19.5 |
20.0 |
20.5 |
22.0 |
23.5 |
| 4 |
15.5 |
16.5 |
19.0 |
20.5 |
21.0 |
22.0 |
24.0 |
25.5 |
| 5 |
17.0 |
17.5 |
20.5 |
21.5 |
23.0 |
24.0 |
26.0 |
28.5 |
| 7 |
19.0 |
20.0 |
23.0 |
24.5 |
26.0 |
27.5 |
29.5 |
31.5 |
| 8 |
20.5 |
21.0 |
24.5 |
26.5 |
27.5 |
29.0 |
31.5 |
33.5 |
| 9 |
21.5 |
22.5 |
25.5 |
28.0 |
29.0 |
31.0 |
33.0 |
35.0 |
| 10 |
22.5 |
23.5 |
27.5 |
29.5 |
31.0 |
33.0 |
34.5 |
37.0 |
| 12 |
24.0 |
25.2 |
30.0 |
32.0 |
33.0 |
35.0 |
37.0 |
40.0 |
2.本安型補償導線，補償電纜參考外徑（mm)
線對數
|
一般熱用G |
耐熱用H |
| 0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
| 1 |
8.5 |
15.5 |
11.5 |
12.5 |
6.5 |
7.5 |
8.0 |
9.0 |
| 2 |
20.5 |
21.0 |
23.5 |
26.5 |
14.0 |
17.0 |
19.0 |
22.0 |
| 3 |
21.0 |
22.5 |
25.0 |
28.5 |
15.0 |
19.5 |
20.5 |
23.5 |
| 4 |
21.5 |
24.0 |
27.0 |
31.0 |
16.5 |
20.5 |
22.5 |
25.5 |
| 5 |
24.0 |
26.5 |
29.5 |
32.5 |
17.5 |
21.5 |
24.0 |
28.5 |
| 7 |
26.5 |
28.5 |
32.0 |
35.5 |
20.0 |
25.0 |
27.5 |
31.5 |
| 8 |
28.0 |
31.0 |
34.5 |
39.0 |
21.5 |
26.5 |
29.5 |
33.5 |
| 9 |
30.0 |
33.5 |
37.0 |
41.5 |
22.5 |
28.0 |
31.0 |
35.0 |
| 10 |
31.0 |
35.0 |
39.5 |
44.5 |
23.5 |
29.5 |
32.5 |
37.0 |
| 12 |
32.5 |
37.0 |
41.5 |
46.5 |
25.0 |
31.5 |
34.5 |
38.5 |
技術指標：
| 補償導線型號 |
配用熱電偶 |
熱電偶分度號 |
補償導線合金絲 |
| 正級 |
負級 |
正級 |
負級 |
| SC |
鉑銠10-熱電偶 |
S |
SPC(銅） |
SNC(銅鎳） |
紅 |
綠 |
| RC |
銠13-鉑熱電偶 |
R |
RPC(銅） |
RNC(銅鎳） |
紅 |
綠 |
| KCA |
鎳鉻-鎳硅鉻熱電偶 |
K |
KPCA(鐵） |
KNCA(銅鎳） |
紅 |
藍 |
| KCB |
KPCB(銅） |
KNCB(銅鎳） |
紅 |
藍 |
| KX |
KPX(鎳鉻） |
KNX(銅鎳） |
紅 |
黑 |
| NC |
鎳鉻硅-鎳硅熱電偶 |
N |
NPC(鐵） |
NNC(銅鎳） |
紅 |
灰 |
| NX |
NPX(鎳鉻硅） |
NNX(銅鎳） |
紅 |
灰 |
| EX |
鎳鉻-銅鎳熱電偶
|
E |
EPX(鎳鉻） |
ENX(銅鎳） |
紅 |
棕 |
| JX |
鐵-銅鎳熱電偶
|
J |
JPX(鐵） |
JNX(銅鎳） |
紅 |
紫 |
| TX |
銅-銅鎳熱電偶
|
T |
TPX(銅） |
TNX(銅鎳） |
紅 |
白 |
注：型號第一個字母與熱電偶分度號相對應，第二個字母“C”表示補償型補償導線，字母“X”表示延長型補償導線。SC型補償導線可配用R型分度號熱電偶。
2.使用分類和護層顏色
| 使用分類 |
精度等級標志 |
護套顏色 |
| 普通級 |
精密級 |
普通級 |
精密級 |
| 一般用 |
G |
/ |
S |
黑色 |
灰色 |
| 耐熱用 |
H |
/ |
S |
黑色 |
黃色 |
3.熱電動勢、允差及往復電阻：
熱電偶
分度號 |
補償導線
型號
|
熱電勢及允差μV |
熱電偶
測量端溫度
（℃） |
| 100℃ |
200℃ |
| 熱電勢 |
允差 |
熱電勢 |
允差 |
| 普通級 |
精密級 |
普通級 |
精密級 |
| S或R |
SC或RC |
645 |
±60（±5℃） |
±30（±2.5℃） |
1440 |
±60（±5℃） |
--- |
1000 |
| K |
KCA |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
±100（±2.5℃） |
±60（±1.5℃） |
1000 |
| KCB |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
--- |
--- |
--- |
900 |
| KX |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| N |
NC |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| NX |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| E |
EX |
6317 |
±200（±2.5℃） |
±120（±1.5℃） |
13419 |
±200（±2.5℃） |
±100（±1.5℃） |
500 |
| J |
JX |
5268 |
±140（±2.5℃） |
±85（±1.5℃） |
10777 |
±140（±2.5℃） |
±85（±1.5℃） |
500 |
| T |
TX |
4277 |
±60（±1.0℃） |
±30（±1.5℃） |
9286 |
±90（±1.5℃） |
±48（±0.8℃） |
500 |
| 補償導線型號 |
在20℃時往復電阻值Ω/m |
| 0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
| SC或RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
| KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
| KCB |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
| KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
| EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
| JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
| TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
| NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
| NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
4.本安補償導線除具有上述性能指標外，還具備以下本安性能指標
| 項 目 |
單 位 |
指 標 |
| 工作電容 |
pF/m |
≤180 |
| 電容不平衡 |
pF/m |
≤1 |
| 分布電感 |
μH/m |
≤0.6 |
| 靜電感應電壓（靜電電壓20kV) |
V |
≤1 |
| 電磁干擾感應電壓（干擾磁場400A/m) |
μV |
≤5 |
5.其他性能指標：
| 項 目 |
單 位 |
技 術 指 標 |
| PVC 絕緣 |
PT,PP,F46絕緣 |
絕緣電阻(20℃)≥
|
MΩ.km |
25 |
100 |
|

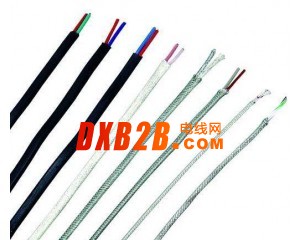

點擊圖片查看原圖
