執行標準：Q/HWDL020-2005
用途：適用于交流額定電壓450/750V及以下，電器儀表及自動化控制系統的信號傳輸線
使用特性：
①工作溫度：導體長期工作溫度不超過200℃，環境溫度不超過105℃。
②額定電壓U0/U:450/750V。
③最低環境溫度：固定敷設-40℃;非固定敷設-15℃
④最小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外徑的12倍；
主要技術指標：
| 項 目 |
技 術 指 標 |
| 導體直流電阻 |
0.5mm2 |
0.75mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
4mm2 |
6mm2 |
| 20℃（Ω/km) |
鍍層 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
| AB類 |
36.0 |
36.7 |
24.5 |
24.8 |
18.1 |
18.2 |
12.1 |
12.2 |
7.41 |
7.56 |
4.61 |
4.70 |
3.08 |
3.11 |
| R類 |
39.0 |
40.1 |
26.0 |
26.7 |
19.5 |
20.0 |
13.3 |
13.7 |
7.98 |
8.21 |
4.95 |
5.09 |
3.30 |
3.39 |
| 試驗電壓（V/min) |
2500 |
| 絕緣電阻（MΩ.km) |
20℃時≥500 |
型號及名稱見下表：
| 型 號 |
名 稱 |
| KFV |
銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制電纜 |
| KFPIV |
銅芯氟塑料絕緣105℃阻燃聚乙烯護套屏蔽控制電纜 |
| KFV22 |
銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜 |
| KFVX |
鍍錫銅芯氯塑料絕緣105℃阻燃聚氯乙烯護套控制電纜 |
| KFP1VX |
鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制電纜 |
| KFV22X |
鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜 |
型號說明：
| 項目 |
代號 |
說明 |
| 系列代號 |
K |
控制電纜 |
| 絕緣材料 |
F |
聚全氟乙丙烯（F46） |
| 屏蔽材料 |
/P1 |
無屏蔽可省略
鍍錫銅絲 |
| 護套材料 |
V |
105℃ 阻燃聚氯乙烯105℃ |
| 鎧裝材料 |
22
32 |
鋼帶鎧裝
細鋼絲鎧裝 |
| 導體鍍層 |
/
X
Y |
無鍍層省略
鍍錫
鍍銀 |
| 導體種類 |
A
B
R |
單股導體
七股絞合導體
多股軟導體 |
電纜規格
| 型 號 |
導體標稱截面（mm2 ） |
| 0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
| 芯 數 |
KFV、KFVX
KFP1V、KFP1VX |
2-61 |
2-10 |
| KFV22、KFV22X |
4-61 |
2-10 |
|

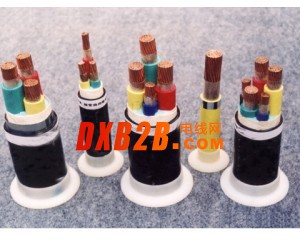

點擊圖片查看原圖
