M7150技術參數
|
技術規格 |
單位 |
M7150AH |
|
|
工作臺面積 |
mm |
1000×500 |
|
|
工作臺最大行程 |
mm |
1060×540 |
|
|
工作臺面至主軸中心最大距離 |
mm |
620 |
|
|
工作臺滑道 |
|
雙V軌 |
|
|
工作臺最大承受量 |
Kg |
280 |
|
|
工作臺T型槽 |
mm×n |
14×3 |
|
|
左右移動速度(無級) |
m/min |
5-225 |
|
|
前后手輪進刀量 |
1轉 |
mm |
5 |
|
1格 |
0.02 |
||
|
前后移動速度 |
斷續 |
mm/min |
0.1-8 |
|
連續 |
50-990 |
||
|
上下手輪進刀量 |
1轉 |
mm |
2 |
|
1格 |
0.01 |
||
|
上下快速速度(近似值) |
mm/min |
230 |
|
|
砂輪轉速 |
50HZ |
1450 |
|
|
砂輪尺寸WA46K5V尺寸(外徑×寬×內徑) |
mm |
350×40×127 |
|
|
主軸電機 |
Kw |
7.5 |
|
|
油壓馬達 |
Kw |
3×6 |
|
|
工作壓力 |
Mpa |
4 |
|
|
最大流量 |
L/min |
20 |
|
|
油箱容量 |
L |
10 |
|
|
冷卻泵 |
W |
40 |
|
|
加工表面對基的平行度 |
mm |
300:0.005 |
|
|
機床外形尺寸(長×寬×高) |
mm |
3020×2160×2347 |
|
|
包裝箱尺寸(長×寬×高) |
mm |
2700×1860×2020 |
|
|
毛重、凈重 |
T |
3.20、3.00 |
|
【說明】
1、機床結構合理，剛性好，外型美觀，操作方便。
2、工作臺橫向運動采用液壓傳動，前后電動。
3、系統主機械閥為磨床專用閥，分兩部分，機械換向控制，節流調速控制。節流調速部分還有卸荷功能，可實現工作臺的啟停。
4、可磨削各種平面和復雜成型面，適用于不需機動進刀的磨削加工，可根據用戶需要配有永磁吸盤或電磁吸盤。
大豐市科銳達機床設備有限公司

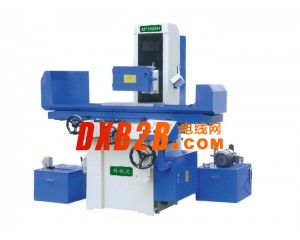

點擊圖片查看原圖
