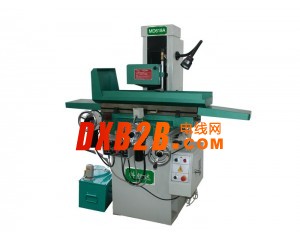

MD618A技術參數
|
技術規格
|
單位
|
MD618A
|
|
工作臺縱向移動量
|
mm
|
500
|
|
工作臺橫向移動量
|
mm
|
190
|
|
工作臺面至主軸中心最大距離
|
mm
|
335
|
|
工作臺最大承受量
|
Kg
|
200
|
|
工作臺臺面尺寸 (長×寬)
|
mm
|
460×180
|
|
工作臺T型槽
|
mm×n
|
14×1
|
|
工作臺速度(無級變速)
|
m/min
|
3-25
|
|
前后手輪進刀量
|
mm
|
0.02/格 2.5/圈
|
|
前后自動進給(無級變速)
|
mm
|
0.5-20
|
|
前后快速進給
|
r/min
|
144
|
|
砂輪尺寸 (外徑×寬度×內徑 )
|
mm
|
180×13×31.75
|
|
主軸轉速
|
50Hz
|
rpm
|
2850
|
|
調頻電機
|
30-6000
|
|
電機總功率
|
Kw
|
1.29
|
|
磨頭電機功率
|
Kw
|
1.1
|
|
加工表面對基面的平行度
|
mm
|
300:0.005
|
|
表面粗糙度
|
μm
|
Ra0.32
|
|
總輸入功率
|
w
|
150
|
|
X-進給器輸出轉速
|
轉/分
|
0-225
|
|
X-進給器尺寸
|
mm
|
280×130×120
|
|
Y-進給器輸出轉速
|
轉/分
|
0-120
|
|
Y-進給器尺寸
|
mm
|
280×130×120
|
|
前后自動運動電機
|
Kw
|
0.2
|
|
左右自動給進電機
|
Kw
|
0.2
|
|
機床外形尺寸(長×寬×高)
|
mm
|
1550×1150×1590
|
|
包裝箱尺寸(長×寬×高)
|
mm
|
1020×1150×1760
|
|
毛重、凈重
|
T
|
O.77、 0.67
|
|
【說明】
1、機床結構合理，剛性好，外型美觀，操作方便。
2、工作臺橫向運動采用可實現機械傳動和手動傳動。
3、工作臺縱向移動可實現機械傳動和手動傳動。
4、采用鋼滾珠導軌傳動,磨削采用同步帶傳動。
5、平面磨床的基礎上把手動操作改成電動控制，顯著提高工作效率，降低勞動強度，尤其是在進行大批量工件磨削時，比手動磨削方式顯著提高零件光潔度，可根據用戶需要配有永磁吸盤或電磁吸盤。
