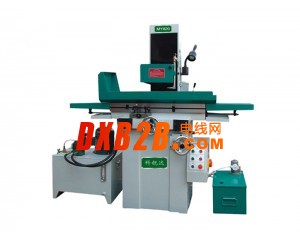

MY820技術參數
|
型 號 |
MY820 |
|||||
|
工作臺 |
工作臺臺面尺寸（長×寬） |
mm |
480×200 |
|||
|
工作臺最大行程（長×寬） |
mm |
530×220 |
||||
|
工作臺最大磨削面積（長×寬） |
mm |
520×220 |
||||
|
工作臺T型槽（槽數×槽寬） |
mm |
1×14 |
||||
|
磨頭 |
砂輪軸中心線至工作臺面距離 |
mm |
450 |
|||
|
砂輪（WA46K5V）尺寸（外徑×寬×內徑） |
mm |
Ф200×20×Ф31.75 |
||||
|
砂輪轉速（50HZ） |
r/min |
2850 |
||||
|
進給量 |
工作臺縱向（左右）速度（無級） |
m/min |
3-20 |
|||
|
橫向(前后)進給手輪進給量 |
手輪每轉 |
mm/min |
2.5 |
|||
|
手輪每格 |
mm/min |
0.02 |
||||
|
橫向(前后)進給手輪進給量 |
最小 |
mm |
0.1 |
|||
|
最大 |
mm |
7.5 |
||||
|
垂直(上下)進給手輪進給量 |
手輪每轉 |
mm |
1.25 |
|||
|
手輪每格 |
mm |
0.01 |
||||
|
電機 功率 |
主軸電機 |
kw |
1.1 |
|||
|
冷卻電機 |
W |
40 |
||||
|
油壓 系統 |
油壓馬達 |
kw |
1.5 |
|||
|
工作壓力 |
Mpa |
3 |
||||
|
油箱容量 |
L |
80 |
||||
|
最大流量 |
L/min |
18 |
||||
|
工作 精度 |
加工表面對基面的平行度 |
mm |
300：0.005 |
|||
|
表面粗糙度 |
μm |
Ra0.32 |
||||
|
機床 重量 |
凈重 |
kg |
750 |
|||
|
毛重 |
kg |
850 |
||||
|
|
外形尺寸（長×寬×高） |
mm |
1680×1140×1760 |
|||
|
|
包裝箱尺寸（長×寬×高） |
mm |
1630×1140×1940 |
|||
【說明】
1、機床結構合理，剛性好，外型美觀，操作方便。
2、工作臺橫向運動采用液壓傳動，前后電動。
3、系統主機械閥為磨床專用閥，分兩部分，機械換向控制，節流調速控制。節流調速部分還有卸荷功能，可實現工作臺的啟停。
4、可磨削各種平面和復雜成型面，適用于不需機動進刀的磨削加工，可根據用戶需要配有永磁吸盤或電磁吸盤。
