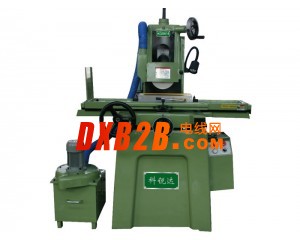

KGS618A技術參數
|
型 號 |
KGS618A |
|
||||||||||
|
工作臺 |
工作臺臺面尺寸（長×寬） |
mm |
460×150 |
|
||||||||
|
工作臺最大磨削面積（長×寬） |
mm |
475×160 |
|
|||||||||
|
工作臺標準磁鐵尺寸（長×寬） |
mm |
455×150 |
|
|||||||||
|
磨頭 |
砂輪軸中心線至工作臺面距離 |
mm |
400 |
|
||||||||
|
砂輪（WA46K5V）尺寸（外徑×寬×內徑） |
mm |
Ф180×16×Ф31.75 |
|
|||||||||
|
砂輪轉速（50/60HZ） |
r/min |
3000/3600 |
|
|||||||||
|
進給量 |
橫向(前后)進給手輪進給量 |
手輪每轉 |
mm |
5 |
|
|||||||
|
手輪每格 |
mm |
0.02 |
|
|||||||||
|
垂直(上下)進給手輪進給量 |
手輪每轉 |
mm |
1 |
|
||||||||
|
手輪每格 |
mm |
0.005 |
|
|||||||||
|
|
主軸電機功率 |
|
kw |
1.1 |
|
|||||||
|
工作 精度 |
加工表面對基面的平行度 |
mm |
300：0.005 |
|
||||||||
|
表面粗糙度 |
μm |
Ra0.32 |
|
|||||||||
|
機床 重量 |
凈重 |
kg |
720 |
|
||||||||
|
毛重 |
kg |
850 |
|
|||||||||
|
|
包裝箱尺寸（長×寬×高） |
mm |
1400×1150×1980 |
|||||||||
說明
1.結構 主要鑄件均采用高級鑄鐵料，并經由退火處理，消除內應力，以確保高精度、高剛性，并延長機器壽命。
2.滑道 磨床左右及前后雙V滑道黏貼耐磨樹脂TURCITE-B（鐵氟龍），并經精密鏟花，不僅滑動順暢且耐磨，最適合成型研磨。
3.主軸 使用彈筒式一體化設計之直結式主軸，并采P4級超精密斜角滾柱軸承，在高速旋轉下，低噪音、無震動、扭力大，適合重切削及各式成型研磨。
4.自動潤滑系統 采用循環式自動潤滑系統，當主軸啟動時，潤滑油即自動循環對各螺桿及滑道提供強制潤滑，可大大降低滑道磨損度。機柱上方裝有一油鏡可監看潤滑情形。
