產品材質：EPIN采用優質不銹鋼304/316制成；
螺紋規格：公制（M）、德制（PG）、美制（NPT）；
工作溫度：靜態：-40℃~＋200℃短時可達＋250℃，動態：-25℃~＋200℃，短時可達＋250℃；
防護等級：在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，防水達IP68；
產品特性：特殊夾緊爪設計，夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。
使用方法：可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
|
公制螺紋Thread |
卡緊范圍(mm) |
AG外徑(mm) |
GL (mm) |
H1+H2 (mm) |
包裝單位(pcs) |
|
M12×1.5 |
3-6 |
12 |
6 |
19 |
100 |
|
M14×1.5 |
3-6 |
14 |
6 |
19 |
100 |
|
M16×1.5 |
4-8 |
16 |
7 |
20 |
100 |
|
M18×1.5 |
6-10 |
18 |
8 |
22 |
50 |
|
M20×1.5 |
6-12 |
20 |
8 |
23 |
50 |
|
M22×1.5 |
10-14 |
22 |
9 |
23 |
50 |
|
M24×1.5 |
10-14 |
24 |
10 |
23 |
50 |
|
M27×2.0 |
13-18 |
27 |
11 |
28 |
20 |
|
M30×2.0 |
13-18 |
30 |
11 |
28 |
20 |
|
M33×2.0 |
16-21 |
33 |
11 |
32 |
10 |
|
M36×2.0 |
18-25 |
36 |
11 |
32 |
10 |
|
M42×2.0 |
22-28 |
42 |
12 |
36 |
10 |
|
M48×2.0 |
25-32 |
48 |
13 |
38 |
10 |
|
M54×2.0 |
32-38 |
54 |
14 |
38 |
10 |
|
M60×2.0 |
37-44 |
60 |
14 |
38 |
10 |
|
M64×2.0 |
37-44 |
64 |
14 |
38 |
10 |
|
Pg制螺紋 Thread |
卡緊范圍(mm) |
AG外徑(mm) |
GL(mm) |
H1+H2(mm) |
包裝單位(pcs) |
|
PG7 |
3-6 |
12.5 |
6 |
19 |
100 |
|
PG9 |
4-8 |
15.2 |
7 |
20 |
100 |
|
PG11 |
5-10 |
18.6 |
8 |
22 |
50 |
|
PG13.5 |
6-12 |
20.4 |
8 |
23 |
50 |
|
PG16 |
10-14 |
22.5 |
9 |
23 |
50 |
|
PG21 |
13-18 |
28.3 |
11 |
28 |
20 |
|
PG29 |
18-25 |
37.0 |
11 |
32 |
10 |
|
PG36 |
25-32 |
47.0 |
13 |
38 |
10 |
|
PG42 |
32-38 |
54.0 |
14 |
38 |
10 |
|
PG48 |
37-44 |
59.3 |
14 |
38 |
10 |
另外，其他螺紋NPT和G制規格可以訂制，詳情歡迎咨詢洽談；

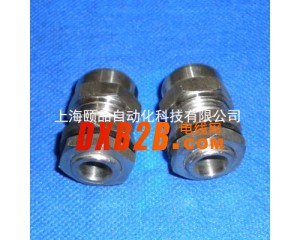

點擊圖片查看原圖
