簡介：

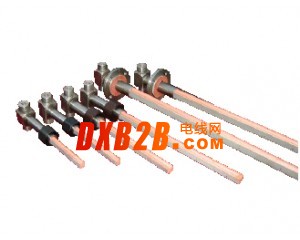

HNANB型阿牛巴流量計為華能自動化儀表有限公司主打產品之一，該流量計的起始名稱叫笛形均速管流量計和托巴管流量計，發展到現在被稱為阿牛巴流量計。阿牛巴流量計運用皮托管的測量原理，通過測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到流量測量的目的，可以測量的管道直徑在DN20至DN12000之間，可以直接測量工業生產中的液體、燃料氣、蒸汽及氣體的流量測量，具備超高的穩定性和重復性。

用途：
HNANB型阿牛巴流量計構造簡單，具有簡單的安裝方式、壓損小、強度高、不受磨損影響、無泄漏等特點成為孔板的替代產品，應根據現場安裝的實際需要選購，可廣泛應用于工礦單位的高爐煤氣、壓縮空氣、蒸汽、氣體、液體等流量測量工作。

技術指標：
1：適用于測量液體、氣體和蒸汽的流量
2：準確度為被測實際流量值的±1%
3：測量的重復性為±0.1%
4：流量的量程比，典型的為了10：1（差壓值100：1）
5：最高工作溫度達1300℃（用適當?shù)牟馁|(zhì)和安裝件）
6：最高工作壓力達400Bar（40MPa）
7：最高粘度為500 cp
8：要求上下游直管段的長度較短
9：標準不銹鋼牌號
10：長期精度不受磨損的影響

工作原理：
阿牛巴流量計流量傳感器是基于皮托管測速原理發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量。一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分面多個單元面積相等的多個半圓及多個半環。傳感器的檢測桿是由一根中空的金屬管組成，迎流面鉆多對總壓孔，它們分別處于各單元面積的中央，分別反應了各單元面積內的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管引至高壓接頭，送到傳感器的正壓室。當傳感器正確安裝在有足夠長的直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數，在傳感器的背面或側面設有檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至傳感器的負壓室。

優點：
HNANB型阿牛巴流量計具有準確度高、穩定性高、壓力損失小、利于安裝等優點。
1：阿牛巴的準確度為±1%，穩定性為±0.1%，它能夠保持長期輸出非常穩定的差壓信號，保證輸出差壓信號與管道流量的映射關系。這是因為在使用過程中的磨損，腐蝕以及粘附的油污灰塵等因素對阿牛巴流量計系數影響不大，但這些因素使孔板的流量系數增大，而且會增加到20%以上，由此產生的誤差將也達到20%以上。
2：阿牛巴不僅適用于圓形管道，也適用于矩形管道及埋設在地面以下任何深度的管道。 阿牛巴上下游直管段的長度要求比孔板低得多，當安裝在彎頭后面距離2倍管徑處，仍然可以得到穩定的、很高的準確度，這是阿牛巴的獨特優點，給管道尤其是大直徑管道的布局設計帶來了很大的靈活性，節省了費用。
3：壓力損失小，能源損耗少永久壓力損失是動力損耗，阿牛巴的永久壓力損失僅占差壓的2～15%，而一般孔板的永久損失卻要占差壓的40～80%，阿牛巴的永久壓損比孔板的壓損要小得多，隨著管徑的增大，阿牛巴永久壓損可忽略不計。
