工作原理：

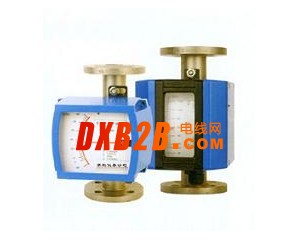

HNLZ型金屬轉子流量計是由一根從下向上逐漸擴大的錐形管及置于錐形管內可以沿中心線上下自由浮動的轉子組成，在金屬轉子流量計開始工作測量液體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力（這個力的大小隨流量大小而變化）；當流量足夠大時，所產生的作用力將轉子托起，并使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，從上端流出。當被測流 體流動時對轉子的作用力，正好等于轉子在流體中的重量時（稱為顯示重量），轉子受力處于平衡狀態而停留在某一高度。分析表明；轉子在錐形管中的位置高度，與所通過的流量有著相互對應的關系。因此，觀測轉子在錐形管中的位置高度，就可以求得相應的流量值。
技術參數：
測量范圍：水（20℃） 2.5-150000L/h、空氣（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作壓力：≤6.4MPa
工作溫度：-40 ～ 350℃（氟塑料襯里-10 ～ 80℃）
環境溫度：-20 ～ 80℃
介質粘度：DN15≤5mPa.S、DN25 ～ DN150≤250mPa.S
管體材質：1Cr18Ni9Ti,316L,內襯PTEF等
過程連接：法蘭，或按用戶提供
蒸汽佳套頭：法蘭，DN15/PN1.6，或按用戶提供
型號規格：
|
通經（mm） |
流量范圍 |
壓力損失kPa |
|||
|
水L/h |
空氣M3/h |
水 |
空氣 |
||
|
常規型 |
防腐型 |
常規型，防腐型 |
|||
|
15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
|
|
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
|
|
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
|
|
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
|
|
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
|
|
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
|
|
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
|
|
25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
|
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
|
|
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
|
|
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
|
|
40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
|
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
|
|
50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
|
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
|
|
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
|
|
80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
|
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
|
|
100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
|
150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |
