產品簡介:
技術說明：

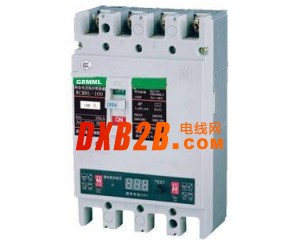

WCM8L系列漏電斷路器(電子式)適用范圍、功能特點：
WCM8L系列漏電斷路器適用于額定工作電壓380(400)V，50Hz電源中性點直接接地的供電系統作為直接接觸保護(I△n≤30mA)和間接接觸保護，及防止電氣設備絕緣損壞而引起的火災。斷路器還具有線路的過載、短路和欠電壓保護功能。
主要技術參數：
額定絕緣電壓Ue：690V，額定工作電壓Ue：380(400V)，殼架等級額定電流：100A，225A，400A，630A(800A)，額定電流16～630(800)A。極數有4P和3N(3極4線)。
功能特點： 漏電動作電流I△n(可調)：(30)50mA～500mA。
漏電動作時間(可調)：非延時<0.1s、延時0.2s／0.4s／0.8s(ls)。 數碼顯示實際漏電電流。 漏電脫扣指示：發光二極管。
漏電報警及脫扣功能：
①先報警后脫扣-漏電電流達到o.65I△n±10％時開始報警，當漏電電流達到o.8I△n±10％時脫扣動作。 ②只報警不脫扣-當漏電電流達到I△n±10％時報警，但不脫扣。 ②報警形式-斷路器內蜂嗚器音響信號。 -外接用特殊輔助觸頭動作(觸頭容量AC220V，1A)
